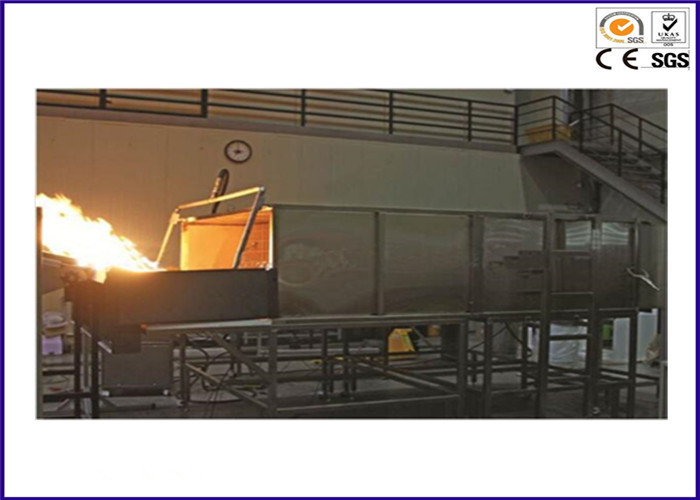

УЛ 1730 АСТМ Э108 оборудования для испытаний гореть/воспламеняемости для распространения фотоэлемента

 Распространение фотоэлемента УЛ 1730 АСТМ Э108 пламени & горящего оборудования для испытаний бренда


Внедрение продукции:
Распространение фотоэлемента пламени & горящей машины теста бренда основано на дизайне УЛ 1730, ИЭК 61730-2 и развитии. Сымитировать реальные условия для того чтобы определить крышу и компоненты огнезащитного представления аппаратуры, в образцах А1.82м, б 2.4м и к 3.9м для того чтобы оценить уровень А~К. Также смогите быть использовано в огнезамедлительном характеристике рабочом фотовольтайческих компонентов используемых в этом тесте.


Стандарты:

УЛ 1730: обнаружение дыма мульти-семьи и жилой единицы гостиничного номера индивидуальное
мониторы: электрическое обнаружение сигнала пыли дома;
УЛ 790: стандартный метод теста огня для материалов заволакивания крыши;
АСТМ Э108-04: стандартный метод теста огня для материалов заволакивания крыши;
НФПА 256: тест огня палубы крыши.
Приложение б ИЭК 61730-2: испытания огня по модули ПВ.

Характеристика оборудования:
Структурные части
1, материалы заволакивания крыши переклейки, размеры: 1 300 (в) С1,000 (д) кс120 (х), к
установите образец теста;
2, доска для испытаний Не-сгораемости, установленная в конце испытания, могут остановить тест
закаленные панели;
3, контрольную панель вентилятора нержавеющей стали, угол теста можно отрегулировать,
размер: 1 440 (л) кс 940 (х) мм;
4, использованный для того чтобы поддержать испытание кронштейна большой ЭВМ, коррозионностойкой стали, размеров: 1 020 (л) кс 1 000 (д) кс 1 473 (х) мм;
5, Не-горючее собрание плиты, установленное перед рамкой для того чтобы сымитировать
стрехи и карниз, расширение пламени от горелки к образцу,
размеры: 330 (в) кс 2 130 (д) кс 584 (х) мм;
6, тариф воздушных потоков для испытательного пульта: ± 19 8 км/х (5.5М/сек), и устанавливает
монитор ветромера;
7, отдельная вентиляция пускают по трубам, могут быть извлечены от внешней стороны воздуха лаборатории;
8, фильтр сота установлены в воздуховод, установленную направляющую решетку напуска газа;
9, вентиляционные каналы оборудованные с панелью регулировки наклона для регулировать направление воздушного потока;
10, трубы вентиляции прикрепленные в проводника, могут увеличить скорость для обеспечения воздушного потока от внешнего взаимодействия, направляющих листов сделанных нержавеющей стали, положения теста поставки не изменяют с давлением ветра;
11, материалы трубопровода для нержавеющей стали, коррозионностойкий и теплостойкий, размер: 2 130 (в) кс 762 (х) кс 3 000 (л) мм;
12, вентилятор 220В, 50ХЗ, трехфазная сила, оборудованы с обратной системой могут автоматически отрегулировать скорость ветра, минимальную подачу для 300м3/мин;
13, бесконечно инвертор переменной скорости, 0-100% регулируемое;
14, газовые горелки (для прерывистого Ши Хуо, распространения пламени и огня летания), 1.12м, 60.3мм, двигая в разрезанную сторону теста имеют 12.7мм (в) *0.91м (длинное);
15, газовая горелка могут обеспечить 22,000Бту/мин (387кВх), и согласно а, б, уровни сгорания к 3, подача газа высокоточной модулирующей лампы газа контролируя,
16, верхняя термопара горелки установлены 58.7мм, 888 ± может испытать ºК 28;
17, автоматическая система зажигания, обеспечивают безопасность характеристики рабочого теста, регулятора потока массы электрода 1.8кВп зажигания минимальное давление согласно различным стандартам, расходам потока газа контроля, классу а и б: 21 000 | 22 000 Бту/минута (369 | 387 кВх) на 10 минут, класс к: 18 000 | 19 000 Бту/минута (316 | 334 кВх) 4 минут;
18, систем-класс а контроля температуры и б: 760±28ºК (1400±50ºФ) - 21 000 | 22 000 Бту/минут-класс к: 704±28 к (1300±50ºФ) - 18 000 | 19 000 Бту/минута
19, манометры высокой точности и клапан давления регулируя контролируют давление газа;
1)- Каждой передаче к газу в горелках нужно следовать методами различного теста и контроля;
2)- ДОЛГОТА: используя МФМ смогите точно измерить подачу (управление клапана регулирования потока);
3)- ЛПГ: тариф воздушных потоков используя систему инвертора: палуба теста на 19 км/х ± 8 (5.5М/сек);
20, металлические материалы поддержки сетки, паллеты можно вращать, так, что полное сгорание
материалы;
Раздел теста
1, система компьютерного управления контрольной программы Соединенных Штатов особенной для эксперимента по Лабвиев, скре ЛКД интеграции 10,2 «;
2, системы сбора данных, язык программирования ЛабВиев использованы для программирования, карты сбора информации НИ Соединенных Штатов предлагает
3, система сбора данных состоят из следующих частей:
1) шестнадцатиразрядный модуль входного сигнала термопары
2) модуль входного сигнала преобразования а/д 16 битов
3) Модуль вход-выхода данных
4) модуль выхода преобразования а/д 12 битов
5) бакплане 4 и 8 слотов
6) Модули Лабвиев
7) Модуль сети Лабвиев/локальных сетей
4, системы испытания бренда, газовые горелки, пламя поглощали горящий материал, газовая горелка температура 880±10ºК можно отрегулировать;
Результаты стандарта
1, общие стандарты для распространения пламени
1) Любая часть материалов заволакивания крыши (компонент или панель) от палубы теста в дунутых пламени или накаляя частицах,
2) Может сползти до конца, разделение, изогнутые материалы заволакивания крыши, как палуба крыши открытая,
3) Пожарная безопасность классифицируя а: ряд распространения пламени 1.82М,
Уровень б пожарной безопасности: ряд распространения пламени 2.4М,
Шереножная пожарная безопасность к: зона огня распространяя 3.9М,
Измеренный от края распространения образца пламени,
2, общие стандарты для сгорания крыши,
1) Любые часть или компонент панели от палубы теста в пламенах дуя или падая,
2) Части крыши украшают или часть панели в структуре крыши или компоненте в форме светящих частиц исчезает,
3) Продолжайтесь с компонентами или панелями сгорания,
