Оборудование для испытаний на воспламеняемость IEC 60332-3-10

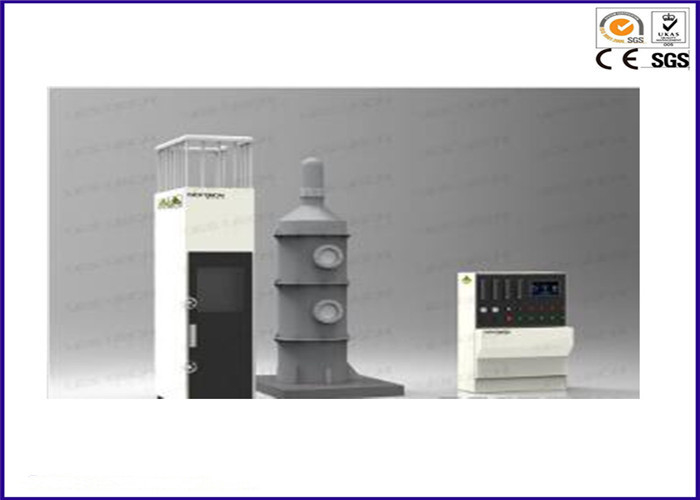

PLC-контролируемый тестер вертикальной воспламеняемости пучкового кабеля с IEC 60332-3-10

Продукты:

Машина для испытания распространения пламени по вертикали для пучковых кабелей разработана в соответствии с соответствующими положениями стандартов UL1685, GB18380.3 о требованиях к испытаниям проводов и кабелей на горение. И соответствует стандартам IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ класс D).
Тестер распространения пламени по вертикали для пучковых кабелей - это оборудование, используемое для проверки вертикальной установки пучкового кабеля или оптического кабеля для подавления распространения пламени по вертикали в указанных условиях, является необходимым оборудованием для испытания на горение пучков силовых кабелей, контрольных кабелей и оптоволоконных кабелей. Кроме того, если горелка тестера отрегулирована на 20 градусов, это может быть достигнуто в соответствии со стандартами испытаний IEEE 383 (IEEE 1202). Этот тестер может быть оснащен портом для подключения прибора измерения тепловыделения, с газоанализатором можно измерять значения тепловой мощности, такие как HRR (скорость тепловыделения), SPR (скорость дымообразования) и т. д.


Опыт пользователя:

1. Этот тестер разработан с высоким интеллектом и прост в эксплуатации;
2. С профессиональным промышленным дизайном, красивым внешним видом и разумной планировкой;
3. Это оборудование отличается точностью, безопасностью и стабильностью;
4. С системой управления микрокомпьютером, интеллектуальным процессом тестирования, нет необходимости в ручном отсчете времени.
5. Коррозионностойкий испытательный шкаф из нержавеющей стали;

SСтандарты:

UL1685, IEC 60332-3-10, EN 50399

Основные характеристики:

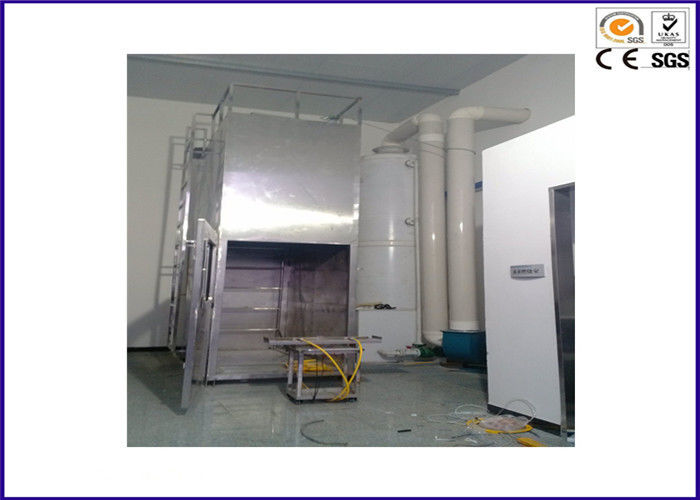

1. Размеры испытательной камеры из нержавеющей стали составляют 1000±100 (Ш) x 2000±100 (Г) x 4000±100 (В) мм. Внутренняя поверхность корпуса выше уровня земли, а задняя сторона покрыта изоляционным материалом;
2. Оснащен лестницей из нержавеющей стали в соответствии с требованиями GB/T18380.31;
3. 2 запасных держателя образцов;
4. Лестницы изготовлены из нержавеющей стали, устойчивы к коррозии и легко чистятся;
5. В нижней части шкафа имеется воздухозаборник размером 800±20 (Ш)×400±10 (Г), расположенный на расстоянии 150+10 мм от передней части коробки.
6. Внутри испытательной камеры установлены термопары типа K диаметром 2 мм;
7. Поток воздуха внутри камеры сгорания можно стабильно контролировать на уровне (5000 ± 500) л/мин.

Системы сгорания:

1. Горелка: ленточная пропановая газовая горелка размером 257 мм × 4,5 мм, с общим количеством 242 отверстия, расположенных в 3 линиях по 81, 80, 81, диаметр отверстия составляет

1,35 мм, расстояние между отверстиями составляет 3,2 мм;
2. Оснащена высокоточным шаровым клапаном для отключения газа;
3. Два расходомера: расходомер воздуха и расходомер газа и регулирующий клапан;
4. Передняя часть тестера горения снабжена трубкой для остановки пламени, чтобы предотвратить закалку пропанового газа, тем самым обеспечивая максимальную безопасность образца.
5. Угол горения: горизонтальный; устройство автоматического зажигания; (регулировка 20 градусов опционально).
6. Горелка может автоматически компенсировать процесс компенсации газа и воздуха с помощью компьютерной программы, в то время как многие традиционные системы игнорировали это влияние.

Системы управления:

1. ПЛК с системой управления с большим сенсорным экраном;
2. Этот тестер может автоматически зажигать и автоматически отсчитывать время, диапазон отсчета времени 999 мин и точность 1 с;
3. Экспериментальные данные сохраняются автоматически, бесплатный запрос;
4. С функцией напоминания о времени 40 минут и 1 час;
5. Образцы монтируются с помощью электрического крана.

Параметры аппарата:

1. Размер испытательной камеры составляет 1000±100 (Ш) x 2000±100 (Г) x 4000±100 (В) мм;
2. Точность анемометра составляет 0,1 м/с;
3. Диапазон анемометра источника воздуха составляет 8000 л/мин; выходной ветер (5000 ± 500) л/мин можно регулировать;
4. Газ: 95% чистоты технического пропана (заказчик);
5. Регулировка расхода газа: при 100 кПа, 20 ºC;
6. Подача газа для горения: пропан (или СНГ).

Спецификация:
