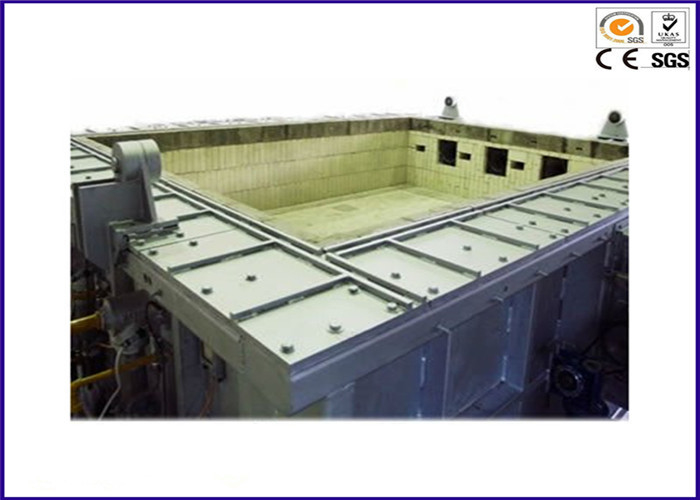

Горизонтальное оборудование для испытаний БС 476 огня большого диапазона разделяет 20 для условий огня

БС 476 разделяет тестер огнестойкости оборудования для испытаний огня 20 больших диапазонов горизонтальный

Применение:

Печь конструирована для того чтобы увольнять условия, как те найденные в европейских сценариях огня тоннеля. Вертикальная загрузка в любой конфигурации до 250 тонн и горизонтальная загрузка до 100 тонн возможны.

Печь способна на обеспечивать огнестойкость классифицируя к КАК 1530,4, БС 476 частей 20-24, ИСО 834, ИСО 3008, ИСО 3009 и АСТМ Э119.

Особенность:

Печь может испытать следующее:

Образцы стены – 4580мм в кс 3640мм х кс 300мм д

Образцы пола – 4750мм л кс 3775 в кс 300 т

Столбцы – 500мм в кс 500мм д кс 3000мм л

Лучи – 350мм в кс 350мм д кс 5000мм л

Составные панели – как определено

Т-лучи – как определено

Элементы тоннеля – как определено.

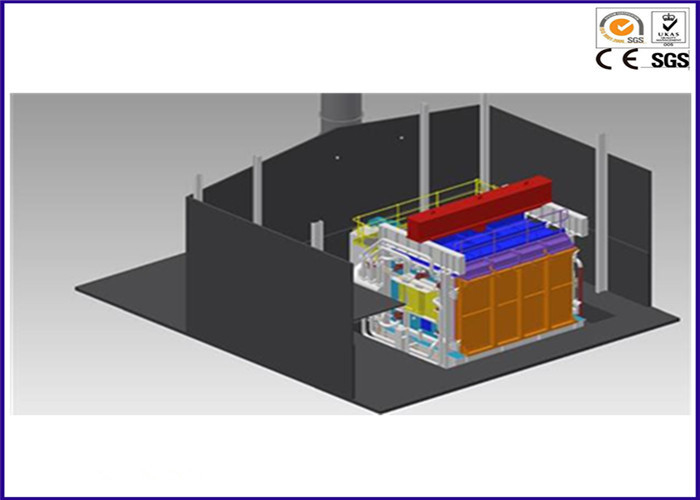

Схематический дизайн будучи увольнянным печи

Печь способна на следующих кривых огня:

РиджксВатерСтаат, НЛ (РВС)

Доработанный углерод, ФР (ХКМ)

Углерод Эурокоде 1 (ХК)

РАБТ-ЗТВ (поезд) г

РАБТ-ЗТВ (автомобиль), г

Здание ИСО 834 целлюлозное

Стандарты:

БС 476 (20-24), ЭН 1363 БС (1-2), ЭН БС 1364 (2), ЭН 1365 БС (2-4), ЭН 1366 БС (1-3), АСТМ Э 119, АСТМ Э 814, АСТМ Э 1966, УЛ 263, УЛ 1709, УЛ 1479, УЛ 2079, УЛ10 (Б-К), ИСО 834 (1, 5-7, 9), ИСО 6944 (1-2), ИСО 3008

Описание:

Огнестойкость материальной формируя части собрания неоцененный инструмент в определять представление элементов конструкции положилась на в регулировках.

Спецификации:

Горизонтальная печь теста огнестойкости прибор необходима для того чтобы оценить огнестойкость горизонтальных собрания, столбца, или поддержки конструкции, и снабжает метод квантифицировать способность материала, в горизонтальной ориентации, подвержение витхстанд к высоким температурам. Это сделано путем оценивать несколько элементов представления как емкость нагрузк-подшипника, способность обеспечить сдерживание огня и термальную пропускаемость материалов и систем.

1. Возможность для того чтобы унести и нагрузк-подшипник и подшипник не-нагрузки испытани по горизонтальные образцы и лучи теста которые установлены в подгонянных рамках ограничения.

2. Главная и безопасная конструкция – стены печи состоя из подкладки изолируя огнеупорных кирпичей, тугоплавких кастаблес и минеральной доски волокна на холодной стороне и тугоплавких изолируя кирпичах поставленных на якорь назад к стене с высокой температурой бросили на месте блоки, на горячей стороне.

3. Съемная крыша выровнянная с профилированными кирпичами и поставленная на якорь с огнеупорными материалами бросила на месте.

4. Обшивка печи сделанная из слабых стальных пластин усиленных с стальными К-каналами, Я-лучами и стальными профилями для того чтобы противопоставить деформация конструкции должная для того чтобы нагреть.

5. Рамка ограничения образца обеспеченная минимум 4 наборами струбцин.

6. 4 осматривая порта сделанного из теплостойкого стекла кварца для того чтобы позволить оператор осмотреть полный образец теста во время теста огня.

7. Раздвижная дверь сделанная из облегченного глинозема закрыта внутри изолированная, с воздушным охлаждением рамка. Это будет защищать с жары печи когда порты просмотра нет внутри пользы.

8. 20 наборов тугоплавкого сопла смешивают горелки (2 группы в составе 10). Каждая горелка конструирована для использования сжиженного нефтяного газа и имеет блок наблюдения пламени для обеспечения что все камеры сгорания приводятся в действие дальше файльсафе режим во все времена. Включены все необходимые системы безопасности пламени, прерывистые пилотные системы, и датчики температуры.

9. Панель регулирования процесса горения печи конструирована для того чтобы привестись в действие дальше оба полно автоматические и ручные режимы контроля. Автоматическое зажигание горелок через пользу одного переключателя кнопки. Это увольняет вверх горелки основанные на кривой нагрева пресет, как это описанное в БС 476 частей 20-24, ЭН 1363 и кривая углерода ИМО. Ручное управление горелки позволяет индивидуальные горелки быть воспламененным по желанию.

10. Размеры испытательного участка: 3000мм (в) кс 4000мм (х) кс 1000мм (д)
