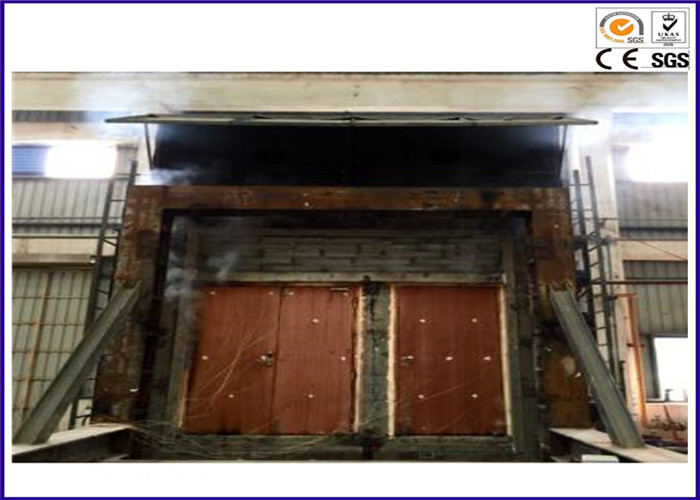

В натуральную величину вертикальное испытательное оборудование огнестойкости для продуктов конструкции

Оборудование для испытаний воспламеняемости огнестойкости большого диапазона ИСО 834 АСТМ Э119 вертикальное

ОБЩЕЕ ОПИСАНИЕ

В натуральную величину вертикальная печь теста огнестойкости конструированная для того чтобы использовать жидкостные или газообразные топлива и способна на топления вертикали отделяя элементы на одной стороне

Прокладки печи состоят из тугоплавких материалов с плотностями меньше чем 1000 кг/м3анд эти образовывают больше чем 70% из внутренне открытой поверхности печи.

Печь заказной для того чтобы обеспечить условия выдержки огня по отношению к термальному подвержению и надавить и исполнить к требованиям стандартов КЭН, ИСО и ИМО.

Минимальный внутренний размер камеры измеряет 4000 мм широкий кс 3000 мм высокий кс 1000 мм глубокий.

Эта в натуральную величину печь теста огнестойкости будет построена на фабрике в модульных блоках и будет погружена в контейнерах 40фт ХК. На прибытии, модульные блоки будут собраны на сильном учреждении подготовленном клиентом.

Кожух печи стальной

Обшивка печи будет сделана из структурных стальных профилей и плит конструированных для крепкого использования. Стальные пластины усилены с стальными К-каналами, Я-лучами и стальные профили для того чтобы противопоставить деформация конструкции должная для того чтобы нагреть, особенно к зонам где отверстия обеспечены на кожухе для горелок, термопар, зондов давления, просмотр переносят.

Плиты литого железа скреплены болтами к передней наружной стороне печи для того чтобы обеспечить сильную поверхность для того чтобы установить рамку ограничения образца теста.

4 набора само-запирая струбцин ролика установлены для того чтобы позволить рамке ограничения образца теста безопасно держать на фронт печи.

Изоляция печи

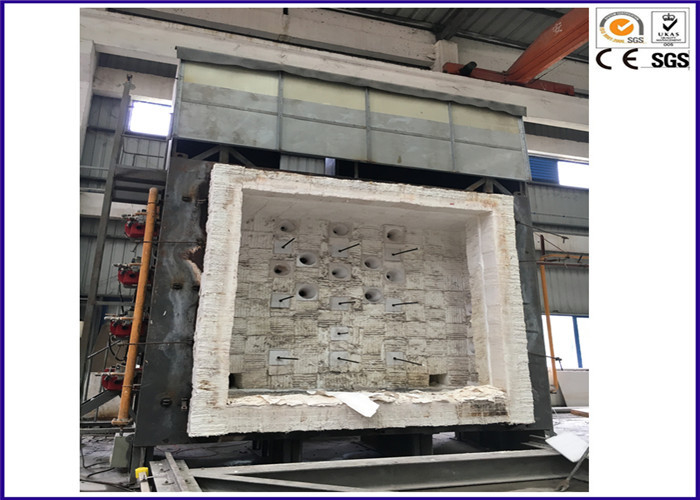

Подкладка печи тугоплавкая состоится из изолируя фиребрикс расклассифицированных на 1430°К с плотностью 900 кг/м3 на горячей стороне и подпертых изоляцией фибрового картона на холодной стороне. На температуре °К 1200, температура наружного кожуха печи не будет выше чем 75 °К, 2 часа в тест огня.

Высокая температура прекаст блоки сделанные волокн-усиленное тугоплавкое кастабле расклассифицированного на °К 1600 будет установлена вдоль периметра отверстия печи для того чтобы обеспечить защитную поверхность для того чтобы выдержать постоянн ссадину рамки образца теста которая установлена на печи.

4 набора портов просмотра будут помещены на печи назад огораживают для того чтобы позволить операторам иметь полный взгляд образца теста во время теста огня. Собрание порта просмотра сделано из ясной стеклянной пластинки кварца, расквартировано с с воздушным охлаждением приложением и изолировано для предотвращения потери тепла.

-взятие отверстия и газообразного отхода вытыхания печи содержа демфер будет выровняно с низкой термальной массовой изоляцией керамического волокна с плотностью 128 кг/м3.

Все тугоплавкие материалы используемые для печи будут выдержать циклические топление и охлаждать

Красить

Наружная обшивка печи будет покрашена с серебряной краской высокой температуры цвета.

Система управления давления

3 моторизованных демфера стали сопротивляться жары будут построены в газоход выдержки для того чтобы включить общий контроль давления внутри камера печи. Будут обеспечены, что позволили регулируемые порты выдержки также темп добычи быть поменянным на различных положениях внутри камера печи. Моторизованные стальные демферы будут способны на регулировки от обозначенного диспетчерского пункта через систему управления проверок данных огня.

Система сгорания

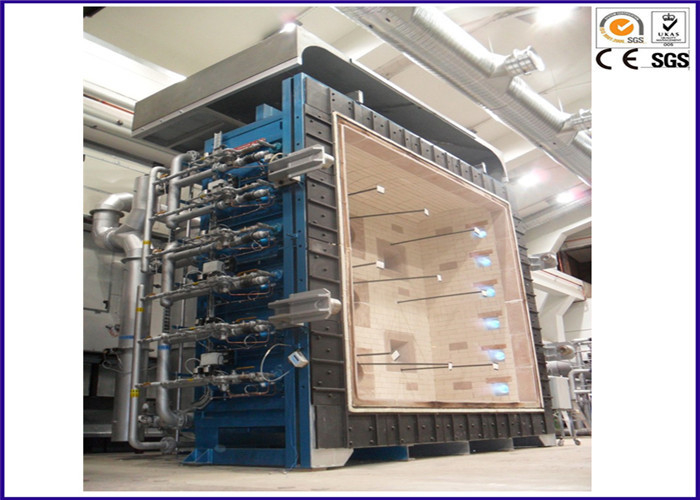

12 смешанных заранее горелок ЛПГ/природного газа будет поставлена в которые, 6 блоков будут установлены на левую сторону стены печи измеряя 3 метра кс 1,3 метра и других 6 на правой стороне.

Оборудование сгорания будет состоять из:

12 – горелки сопла газа смешивая

12 – клапаны поддержания равновесия воздуха

12 – модулирующие лампы баланса газа

12 – пилотные газовые регуляторы

12 – клапаны газа запорные к горелкам

12 – полностью автоматическое управление безопасности газовой горелки

12 – зажигание, трансформатор и кабель искры

12 – ультрафиолетов блок развертки

12 – гибкие трубы воздуха

12 – гибкие трубы газа

12 – ручные клапан-бабочки воздуха

3 – клапаны главного газа отключенные

6 – переключатели давления газа с соединителями

30 – газовые манометры

3 -- Клапаны коэффициента газа воздуха микро-

3 -- Воздуходувка воздуха для горения

3 -- Главный газовый фильтр

3 -- Главный газовый регулятор

Горелки будут соответствующие для пользы с естественным или сжиженным нефтяным газом (быть подтверженным клиентом во время заказа)

Все горелки будут оборудованы с стандартными особенностями безопасности, включая те детализированные выше, и исполнят с местными правилами безопасности газа.

Блоки горелки будут изготовлены от кастабле материала состоя из номинально глинозема 80% и смогут выдержать регулярный термальный удар связанный с проводить этот тип теста.

Система газа и распределения воздуха

3 вентилятора выдувания воздухом будут снабжены воздух поставки к системе сгорания печи и оксигенировать печная среда для того чтобы соотвествовать теста огня стандартный вследствие минимального уровня кислорода.

Вентиляторы будут эксплуатироваться от панели регулирования процесса горения в диспетчерском пункте печи.

Полностью соединяя пипеворк воздуха будетизготовлен в фабрике для легкости обращения и будет соединен на месте. Вентиляторы будут поставлены с изолировать демферы.

До изготовления, трасса полностью внутреннего трубопровода для газа с соединением с клапаном главного газа отключенным будет обсужена с клиентом для того чтобы соответствовать плану здания лаборатории. Главный отключенный клапан будет поставлен и будет соединен с системой газообеспечения.

Система газа и распределения воздуха исполнит со всеми требованиями к безопасности в стране. Все газ и трубопровод для воздуха будут покрашены в интернационально соглашенных цветах идентификации.

Система и камин извлечения

Будет обеспечена и включит система извлечения вентилятора и газохода выдержки дактируя для того чтобы контролировать тариф опорожнения горячих газов сгорания от печи к камину во время теста.

Вентилятор извлечения будет активирован от диспетчерского пункта, от переключателя который можно установить на режим автоматической или ручной операции.

Вся дактировка выхлопного газа между вентилятором выдержки и печью будет построена от полуфабрикат стальных профилей и будет собрана на месте. Дактировка будет изолирована для того чтобы выдержать регулярное топление и холодильные циклы типичные включения серии печатают, тесты огнестойкости. Внешняя поверхность дактировки будет покрашена с высокотемпературной краской для защиты против корозии.

Индусер проекта будет поставлен для того чтобы разбавить отработанные газы для уменьшения температуры газов проходя в вентилятор выдержки к внизу эту из рабочей температуры вентилятора. Этот выхлопной газ низкой температуры после этого будет эвакуирован в камин.

Камин имея внутренний диаметр 950мм и минимальную высоту 3 метров выше высшая точка крыши можно поставить, если спрошено клиентом, или мы можем поставить чертежи к клиенту для того чтобы позволить он построить это себя на месте. Этот камин будет сделан из слабой стали. Конструировал быть свободно стоящ, клиент должен подготовить учреждение которое было конструировано для переворачивать должный к поселению нагрузки от давления ветра и почвы. Для предотвращения палить или ушиб к штату лаборатории, камин будут изолированы до 3 метров высоты.

Цитату для дизайна и изготовления камина и дактировки можно обеспечить как только информация на здании лаборатории доступна.

Платформа/дорожка

Полные платформа/дорожка будут поставлены которая будет конструирована для того чтобы позволить безопасному и удобному доступу к портам просмотра и ко всему инструментированию расположенному на стороны и зад печи. Будет предусмотрены, что с соотвествующими поручнями и кикплатес обеспечило собрание безопасное использование операторами и клиентами. Поверхность дорожки включит обеспечение для уменьшая смещать персонала используя ее.

Термометры плиты

9 термометров плиты, как замечено в уместных стандартах КЭН будут обеспечены и поровну будут размечены над самолетом, который подвергли действию зоны образца. Положения термометров в печи будут удовлетворять требования уместных стандартов КЭН. Термометры будут способны на быть соединенным с компьютеризированной системой сбора информации и обработки данных для того чтобы включить контроль и запись температуры печи перед и в течение тестами.

Термопары печи

Будут обеспечены 9 термопар печи имея спецификацию быть уступанным уместный метод теста ИМО. Будет сделано обеспечение обнаружить местонахождение их в необходимых положениях через заднюю стену печи. Они будут защищены соотвествующим теплостойким трубопроводом для того чтобы уменьшить искажение во время тестов. Термопары будут соединены с компьютеризированной системой сбора информации и обработки данных для того чтобы включить контроль и запись температуры печи перед и в течение тестами.

Коробки соединения инструментирования

Коробка соединения инструментирования будет обеспечена в удобном положении близко к печи, положении будучи защищанной от жары от печи, для того чтобы позволить все инструментирование быть подключенным с минимальным усилием. Коробка будет содержать индивидуально пронумерованные соединения которые соединены мульти-ядром к соответственно пронумерованным соединениям в обозначенном диспетчерском пункте который в свою очередь будет соединен с компьютеризированной системой сбора информации и обработки данных для того чтобы включить контроль и запись инструментирования перед, в течение и после тестами.

Термометр температуры окружающей среды

Будет снабжены, что и будет соединен компьютеризированная система сбора информации и обработки данных включил термометр температуры окружающей среды для контролировать и записывать температуру окружающей среды лаборатории до и во время тестов контроль и запись температуры перед и в течение тестами.

Датчики давления

Будут обеспечены, что и будут расположены в соотвествующих положениях удовлетворяли 2 датчика давления требования уместных стандартов. Датчики будут передвижные между положениями, если требуется, и будут соединены к компьютеризированной системе сбора информации и обработки данных для того чтобы включить контроль и запись выходов на предопределенных интервалах.

Пункты анализатора кислорода выстукивая

Обеспечение будет сделано на печи для пробовать и измерять концентрацию кислорода на регулярной основе во время теста огнестойкости.

Будет обеспечены, что позволила постоянная линия забора с соединением анализатор кислорода быть соединенным для того чтобы попробовать печные газы и сигнал произведенные от анализатора, который нужно записать в системе управления проверок данных огня и показанный на экране монитора

Измеряющий прибор деформации

Будет обеспечен портативный прибор лазера для измерять отклонение образцов от их исходного положения в их центре и он исполнит с требованиями уместных стандартов КЭН.

Таймер

Будет поставлен таймер имея большой дисплей который может легко быть увиден путем испытывать штат во время теста и ясно видим на фотоснимках образца во время теста. Прибор будет соединен к системе управления проверок данных огнестойкости для обеспечения что он начинает в то же самое время как система управления. Прибор будет способен на показывать истекшее време к близко второму и точен до не позднее 1 второе в одном часе.
