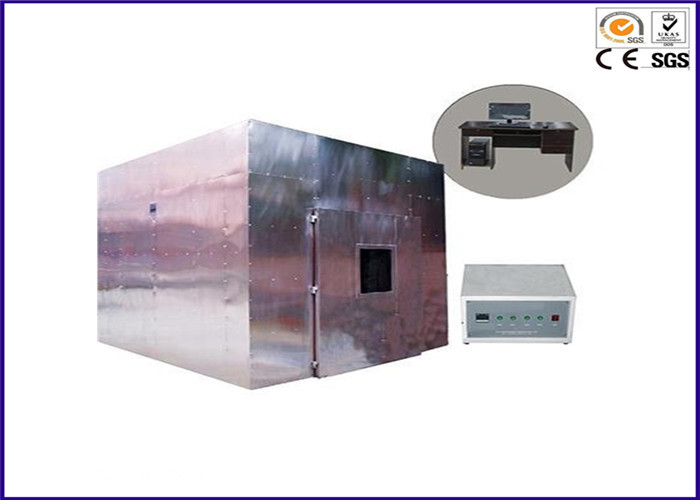

Горизонтальный горящий тестер Л3000 плотности дыма * В3000 * ИЭК 61034 ГБ/Т 17651 Х3000 Мм

Тестер плотности дыма кабеля и провода ИЭК 61034 ГБ/Т 17651 горизонтальный горящий

Применение:

Привяжите горящий тестер плотности дыма, для того чтобы определить плотность дыма кабелей горя под определенными условиями. Этот тестер плотности дыма использован для горизонтального горения кабеля или кабеля оптического волокна, дыма который выпущен от сгорания пламени или никакого условия сгорания пламени, тариф светлой передачи дыма можно использовать для того чтобы сравнить различный кабель или суждение в соответствии с специфическими требованиями середин

Стандарты:

ИЭК 61034-1, ИЭК 61034-2, БС 6853, ГБ/Т 17651,1, ГБ/Т 17651,2

Спецификации:

1. Камера сгорания:

1,1 используя СУС304 нержавеющую сталь толщиной 1.5мм зафиксированную в сторон-кронштейне, который образовывает всю камеру сгорания куба.

1,2 внутренние размеры: Л3000 * В3000 * Х3000 (мм)

1,3 структура: фронт с стеклянным обзорным иллюминатором, с обеих сторон стены по отношению к каждому набору прозрачное окно запечатывания, размер: 100ммкс100мм, так как уровень светлого прибора измерения через луч, центр загерметизированного окна от земной высоты 2150мм. Дно открытого несколько отверстий вентиляции, отверстия вентиляции для 100кс500мм (50 квадратных сантиметров)

1,4 дно имеет 6 колес и 6 рицинусов

1,5 крыша оборудована с отработанным вентилятором.

2. Оптически измерительная система:

2,1 источник света: импортированная лампа галоида кварца, номинальная сила: номинальное напряжение 100В: номинальное оптически возвращение 12В: 2000 | 3000Лм

2,2 приемник: Спектральный ответ соответствует международной комиссии на фотометре освещения (КИЭ).

2,3 установка: Установленный в длину 150 трубок на одном конце, другой конец пылезащитного окна, стена трубы лоснистая чернота, анти--отражение.

2,4 светлая пропускаемость 0% никакой свет до конца, передача 100% светлая без преграждать совершенно до конца.

3. Стандартный источник огня:

источник алкоголя 3,1 1.0Л алкоголя: этанол 90%, метанол 4%, вода 6%

3,2 плита алкоголя (горя шлюпка): толщина 1.0мм нержавеющей стали, дно: 210кс110мм, верхняя поверхность: 240кс140мм, высота 80мм,

3,3 положение установки: плита алкоголя настроенная от земли с высотой 100мм, так как циркуляция воздуха.

4. Смешивать дыма:

Польза настольных вентиляторов курить в равномерно распределенной камере сгорания. Расстояние вала вентилятора от земной высоты 250мм, с стеной 500мм, 7 кубических метров в мельчайший том воздуха. Во время теста воздух был дунут горизонтально вентилятором.

5. Слепой опыт:

Цель отрегулировать камеру сгорания для того чтобы достигнуть необходимой температуры, горящей лампы алкоголя к температуре камеры сгорания: 25 ℃ ± 5.

6. Измеряющий прибор температуры:

В двери от земной поверхностной высоты 1.5М, 0.5М далеко от стены с датчиком температуры. Контролируйте температуру лаборатории.

7. Случайные аксессуары:

7,1 содержит набор программного обеспечения измерения пропускаемости, может вывести наружу кривые и отчеты.

7,2 включая компьютер и принтер: Конфигурация компьютера бренда Леново следующим образом: К.П.У.: Материнская плата Э4300: Память АСУС П5КПЛ: Кингстон 2Г

7,3 дисплей жесткого диска 160Г: привод ЛКД 15 дюймов оптически: Самсунг ДВД

7,4 с высасывающей системой нержавеющей стали. (Используя сильный дым и электрический регулирующий затвор как показано)

7,5 установите размер аппаратуры порекомендованный лабораторией: 4.5Мкс глубокая 4Мкс глубокая 4Мкс длина 6м

7,6 требования к комнатной температуры лаборатории: 25 +5 ° к

8. Условия окружающей среды пользы:

8,1 земное ровное, хорошо провентилированный, не-огнеопасный, взрывно, коррозионные газы и пыль.

8,2 никакой сильный источник электромагнитного излучения рядом.

8,3 выйдите свойственный космос обслуживания вокруг оборудования.

8,4 температура: 5 ° к к К. 30 °.

8,5 воздушное давление: 86 | 106кпа.

8,6 АК220В/50ХЗ.

8,7 ряд качания напряжения: 220В ± 10%.

Ряд зыбкости 8,8 частот позволяемый: 50Хз ± 1%.

8,9 необходимо что потребитель устанавливает воздух и переключатель мощности соответствуя емкости в месте установки, и этот переключатель должен независимо быть использован оборудованием.

8,10 когда оборудование не работает, температура окружающей среды должна быть сдержана не позднее 0 | ℃ 45.
