Голова удара ИСО 8124-4 от элементов качания без акселерометра забавляется оборудование тестера

Голова удара ИСО 8124-4 от элементов качания без акселерометра забавляется оборудование для испытаний

Описание:

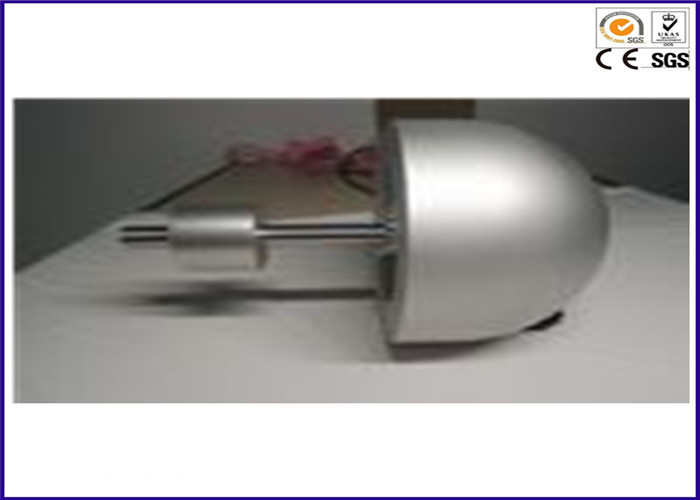

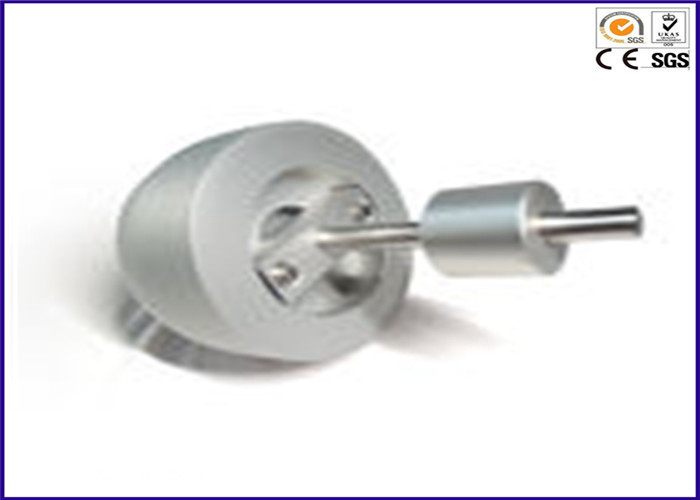

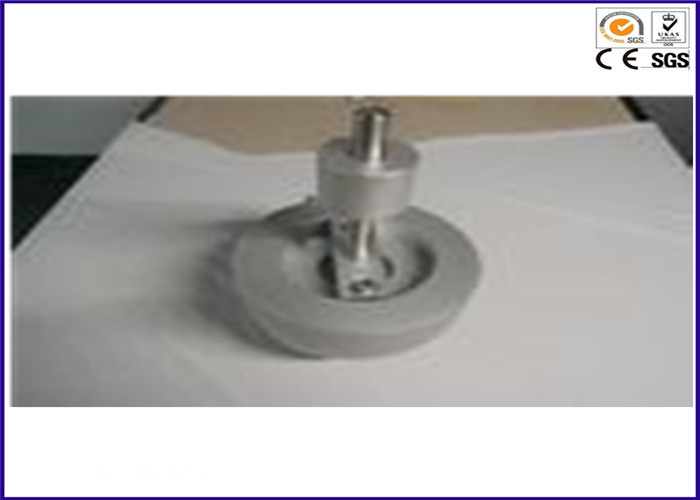

Испытайте массу, состоящ из алюминиевых сферы или полу-сферы радиуса 80 мм ± 3 мм, и общей массы (включая акселерометр) 4,6 кг ± 0,05 кг. Плотно сжимая часть между пораженной поверхностью и акселерометром будет однородна и освободит от свободных пространств. Кабели соединенные с акселерометром будут помещены в такой манере это уменьшено влияние на массе массы теста.

Стандарт:

ИСО8124-4 6.4.1

Процедура:

Соберите и установите элемент качания, который нужно испытать в соответствии с инструкциями изготовителя.
Приостанавливайте качание с серединами подвеса который был поставлен с качанием и на максимальной высоте которую эти позволяют. Если веревочки или кабели середины подвеса, то они могут быть протягиванным для того чтобы позволить ровному перемещению когда качание выпущено во время теста. Если нужно, придайте нагрузку, например, 5 кг к концу каждых веревочки или кабеля и выйдите она для 6 х или до веревочек или кабелей не будет выправлен.
Отрегулируйте все части установки так, что приостанавливая цепи для массы теста будут параллельны к серединам подвеса для элемента качания. Приостанавливайте и отрегулируйте массу теста так, что точка соприкосновения элемента качания и центр массы теста находятся в плоскости такое же горизонтальное как центр силы тяжести МАСС. теста. Обеспечьте что не переплетены цепи для массы теста и что масса теста висит в вертикальной линии.
Прикрепите метку индекса к стороне элементов качания которые поддержаны цепями, веревочками, кабелями или другими не-твердыми приостанавливая элементами. Метка индекса может находиться на любой части приостанавливанного члена который немедленно под точкой опоры в нейтральном положении свободно-смертной казни через повешение.
Отбросьте элементы которые поддержаны цепями, веревочками, кабели или другие не-твердые приостанавливая элементы не будут подняты вдоль их дуги перемещения до проекции взгляда со стороны прямой линии через точку опоры и метка индекса формирует угол 60° ± 1° с вертикалью. Как только приостанавливанный член поднят к положению теста, некоторая погнутость будет произведена в приостанавливая элементах. Отрегулируйте приостанавливанное положение члена для того чтобы определить эту погнутость которая обеспечивает стабилизированную траекторию.
