Цель:

Эта часть 1633 устанавливает требования к воспламеняемости которые все наборы тюфяка должны соотвествовать перед продажей или введением в коммерцию. Цель машины уменьшить смерти и ушибы связанные с тюфяком увольняют путем ограничивать размер огня произведенного набором тюфяка во время теста 30-минуты.

Машина использована для того чтобы оценить прогрессирование огня и энергия вывела наружу в тюфяке или тюфяк установил подверганный к источнику зажигания приблизительному к горящим одеждам кровати. часть 1633
 16 КФР федеральный стандарт в США и все изготовленные или импортированные тюфяки и наборы тюфяка должны соотвествовать этот.

Стандарт:

Часть 1633 «стандарт 16 КФР для воспламеняемости (открытого пламени) тюфяков устанавливает».

Особенности:

Тюфяк или набор тюфяка расположены поверх стального снаряжения и подверганы действию до 2 Т-образных горелки с полной тепловой мощностью горелки 27 кВ. Бортовая горелка приложена на 50 секунд и верхняя горелка приложена на 70 секунд. Огонь после этого позволен превратиться свободно. Газы дыма произведенные во время теста собраны клобуком и высасывающей системой от куда образцы приняты для анализа газа. Скорость тепловыделения измерена непрерывно. Пиковый тариф отпуска жары от не может превысить 200 кВ и отпуск общего тепла в первых 10 минутах теста от не может превысить 15 МДЖ.

Метод теста:

Метод теста установленный в § 1633,7 измеряет воспламеняемость (характеристики ответа теста огня) образца тюфяка путем подвергать образец действию определенного пламенеющего источника зажигания и позволять ему сгореть свободно под хорошо провентилированными, проконтролированными условиями окружающей среды. Пламенеющий источник зажигания будет парой горелок пропана. Эти горелки наводят отличаясь потоки на отличаясь времена на верхней части и сторонах образца. Во время и после этой выдержки, измерения будут сделаны врем-зависимой скорости тепловыделения из образца, квантифицирующ энергию произведенную огнем. Тариф отпуска жары необходимо измерить посредством калориметрии потребления кислорода

Технические требования:

Пиковый тариф отпуска жары не превысит 200 киловаттов ("„кВ“ ") в любое время внутри мельчайший тест 30;

Отпуск общего тепла не превысит 15 мегаджоулес ("„МДЖ“ ") на первые 10 минут теста.

Основные параметры:

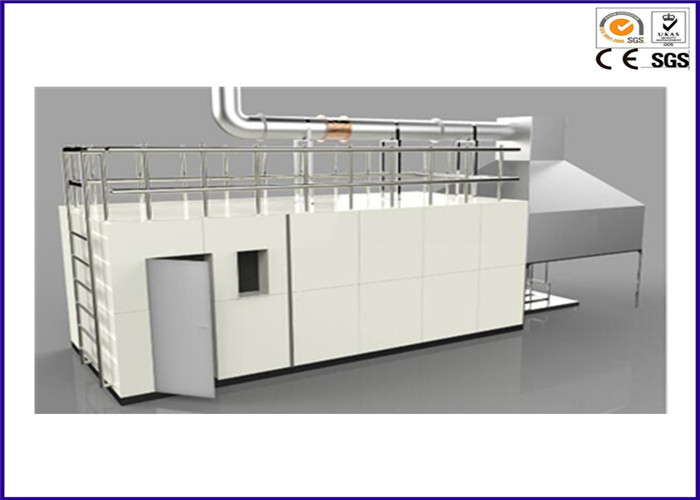

Машина теста включает комнату теста, камеру контроля, выпускной короб, клобук вытыхания перегар-собирая, систему сбора данных, и етк.

1. Камера сгорания (комната теста, строение клиента оно сами по себе) и газ-собирать клобук: размер 3048 * 3658 * 2438 мм (высота ширины кс длины кс).

2. Отечественный анализатор кислорода:


Выход: 4-20мА, сигнал тревоги реле 2 путей

Ряд измерения: 0 | ВОЛ. 25%, точность: 0.5ФС;

Электропитание: 220ВАК

Время на ответ: 3 второго

Точность: ±1% ф•С

3. Т-образные горелки:

1) Горелка верхней поверхности, голова т горелки верхней поверхности (горизонтальной горелки
) будет
 305 ±2мм длиной с газом плотным затыкает внутри каждый конец. Каждая сторона т будет содержать 17 отверстий поровну размеченных над длиной 135 мм (8,5 мм ± 0,1 мм врозь). Отверстия на каждой стороне начнут 8,5 мм от оси головки горелки. Отверстия будут просверлены с сверлом #56 и быть 1,17 мм к 1,22 мм в диаметре. Отверстия будут остроконечным ° 5 из самолета диаграммы. Это расширяет ширину профиля тепловых потоков наведенного на поверхности образца теста.


2) Бортовая поверхностная горелка, голова т бортовой поверхностной горелки (вертикальной горелки) будет построена подобно горелке верхней поверхности, за исключением того, что своей общей длине будет ± 254 2 мм. Каждая сторона головки горелки будет содержать 14 отверстия размеченного равномерно над длиной 110 мм (8,5 мм ± 0,1 мм врозь). Отверстия будут просверлены с сверлом #56 и быть 1,17 мм к 1,22 мм в диаметре. Отверстия будут остроконечным ° 5 из самолета диаграммы.

4. Стойка- горелки, состоит из воротника зафиксированного сецкрев на трубку входа головки горелки, будет держать штангу нержавеющей стали 3 мм диаметра имея а12.7мм 51мм (2 до 2.5мм) толщиной (0,5 внутри 2 внутри мимо (0,08 до 0,10) внутри толщиной) пусковой площадкой нержавеющей стали сваренной на своем конце со своей параллелью стороны (и длинноосного) к голове т горелки.

5. Система газообеспечения:

Газ сгорания: ± 0,5 МДж/кг
 46,5 пропана

Точность подачи газа: ≤ 0.05Л/мин
 ≤ 0.1л/мин (когда подача 12.9л/мин) (когда подача 6,6 Л/МИН).


Тариф: верхнее ± 12,9 горелки 0,1 Л/МИН, бортовое ± горелки 6,6 0,05 Л/МИН

6. Рекордная система сбора данных может собрать концентрацию кислорода, концентрацию окиси углерода, температуру, плотность дыма, скорость тепловыделения, массовую скорость потерь, етк., можно хранить.

7. Вентилятор: 2.2КВ

8. Электропитание: АК 380В 50ХЗ
