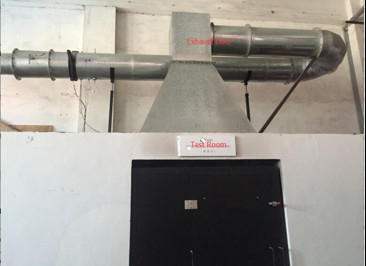

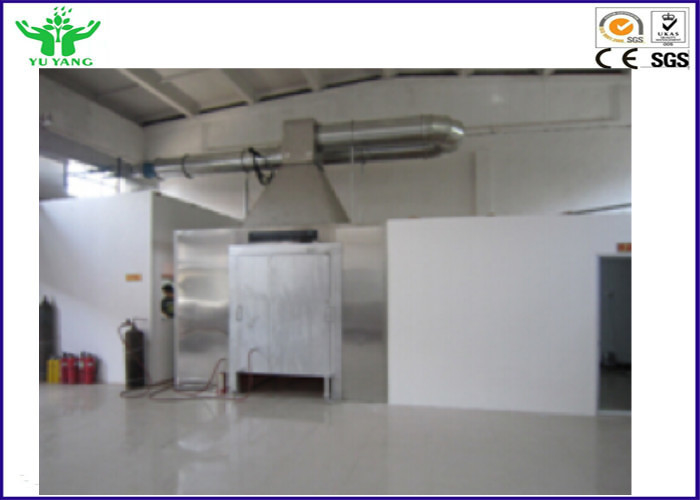

ГБ/Т 20284, конструкционные материалы ЭН ИСО13823 определяют горящую камеру теста огня деталя

ГБ/Т 20284, конструкционные материалы ЭН ИСО13823 определяют горящее оборудование для испытаний огня деталя


Описание:


Одиночный горящий тестер деталя (СБИ) использован для того чтобы определить представление строительных материалов (исключая материалов настила) под условием одиночного нападения жары сгорания.

Образец помещен на мовинг тележке под высасывающей системой, и реакция сгорания образца автоматически видима. Механические свойства оценены путем высчитывать скорость тепловыделения (Х.Р.Р) и тариф отпуска дыма (С.Р.Р), пока другие физические свойства оценены визуальным наблюдением.

Индекс темпов роста огня СБИ (ФИГРА) самый репрезентивный фактор измерения. К тому же, репрезентивные факторы измерения потребление кислорода, поколение КО, СО2 и индекс темпов роста дыма (СМОГРА). Максимальная скорость тепловыделения может достигнуть 1МВ.

Системы:

1. Система зажигания

зажигание искры 10кВ, оборудованное с прибором прекращения огня безопасности. Инициатор воспламенения автоматически расположен рычагом соединенным с заключительным механизмом

Импортированная массовая подача входного сигнала управлениями измерителя прокачки.

С прибором автоматической тревожной сигнализации пламени, безопасный и надежный.

2. Наполните газом систему забора, включая частичный фильтр, охлаждаемая ловушка, всасывающий насос, сушильный цилиндр, регулятор потока

3. измеряя система

Парамагнитный анализатор, ряд 0-25% измерения О2ий, линейное отступление <1>

Ультракрасный анализатор СО2; Измеряя ряд: 0-2/10%, линейное отступление: <>

Измерение плотности дыма системой лазера.

Система компьютерного управления

Врезанный интегрированный 10,2 «экранов касания

4. Установка и дисплей параметра контроля; дисплей состояния и недостатка теста, запрос.

5. Сбор информации и консервация; контроль экрана, кривая в реальном времени температуры, дисплей в реальном времени кривой данных СО2/О2ий; исторический запрос кривой и данных.

6. Экспорт УСБ данных. Кривая истории и запрос данных, печать.

7. Она может независимо контролировать машину для того чтобы завершить тест.

8. Функция дисплея звуковой сигнализации и аварии сигнала тревоги.

9. Распределительный ящик с серийным портом УСБ/РС232, может быть внешним управлением деятельности рабочего стола/ноутбука.

10. Программабле система управления (ПЛК)

· Автоматическое зажигание, предохранение от обнаружения отказа зажигания.

· Режим автоматического управления и дисплей подачи газа пропана.

· ПЛК + инвертор для того чтобы снабдить режим автоматического управления и дисплей выхлопного газа пропускают.

· Автоматические измерение и вычисление материального сгорания: скорость тепловыделения (Х.Р.Р), индекс роста дыма (СПР), потребление кислорода (О2ий), поколение СО2.

Стандарты:

Деталь ГБ/Т 20284-2006 строя продукт-одиночный горящий

Реакция ЭН 13823 БС к тестам огня для строя продуктов — продуктов здания исключая настилов, который подверг действию термального нападения одиночный горящий деталь

Забор газа

Принцип контроля

Шкаф управлением газа
