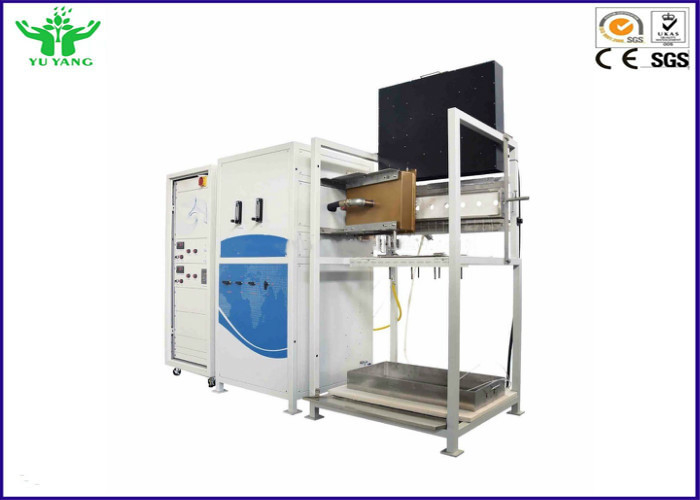

И. внедрение продукции:

Тестер расширения пламени был начат и произведенный согласно стандарту ИСО5658-2, пока встречающ требования ФТП ИМО кодируют А. разрешения 653(16) и АСТМ е 1317.Фор определение поперечного представления продуктов здания, представления распространения пламени/скорости распространения пламени распространения пламени можно использовать для того чтобы определить пламя - представление ретардант материалов.

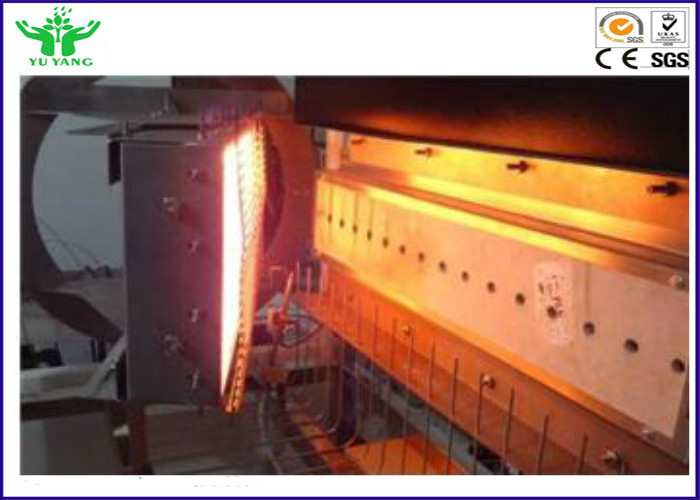

Оборудование через доску радиации жары радиации газа, используя импортированную жару радиации тарировки метра потока тепла, освещенную путем смешивать образец газовой горелки для того чтобы испытать материал в случае некоторой жары радиации сгорания; Образец подвергается действию области где поток радиации ясно откалибрирован, измерения времени зажигания, распространения пламени и окончательного времени вымирания. Образец теста помещен в вертикальном положении, смежной излучающей панели, подвержении к зонам с ясной тарировкой излучающего потока. Пламя зажигания близко к образцу теста, но не контактирует образец теста, горячий спай термопары образца воспламенено газом испарения на поверхности, после зажигания, показатель развитие пламени вперед, и записывает время когда пламя переднее горится на поверхности образца к каждому расстоянию тарировки. После этого материалы теста включают жару зажигания, непрерывную жару сгорания, тариф течения с критической скоростью, среднюю жару непрерывного сгорания, количество отпуска общего тепла и другие родственные параметры.

2. Стандарты:

ИСО 5658-2: распространение пламени, часть 2: размер пламени распространенный на стороне продукта здания.

ГБ/Т 28752-2012: горизонтальный распространяя метод теста для пламени на вертикальной поверхности.

А. разрешения кода ФТП ИМО 653(16): предложение для методики проверки воспламеняемости для перегородки, материалы потолка и палубы (опционные)

АСТМ Э 1317: стандартный метод теста для воспламеняемости покрытий поверхности корабля.

3. Структурные особенности.

3.1. Тело коробки сделано из нержавеющей стали, красивый и коррозионностойкий; легкий для того чтобы очистить вверх; большая ЭВМ: состоит из 2 независимых частей: рамка и образец горелки поддерживают рамку. 2 части скрепляны болтами, и болты, который нужно быть гибко для механической регулировки.

3,2 разбивочная высота излучающей панели (1200±100) мм, излучающая поверхность радиации панели и поверхность перед (15 ± 3)°, может настраивать

3,3 размер доски радиации 480мм кс 280мм, сделанный пористых тугоплавких керамических плиток; интенсивность радиации может достигнуть о 62кв/м2, температуре поверхности ℃ около 750.

3,4 горелка: (200 + 10) трубка длинного двойного отверстия мм керамическая, внутренний диаметр 6 мм, каждый продольный диаметр отверстия 6мм, с пропаном и метром воздушных потоков, регулируемая небольшая высота пламени, достигнуть стандартных (230 + 20) требований к пламени мм высоких.

3,5 замечание ровное: легко для потребителей наблюдать распространением пламени; сделанный из нержавеющей стали, горизонтальная и вертикальная установка направления, спан 50 мм;

3,6 оборудованный с руководством по установке образца, сделанным из нержавеющей стали. Жара и коррозионная устойчивость; Образец установлен как тип вырывания;

3,7 телезритель: Оборудованный с зеркалом просмотра угла регулируемым (750мм кс 120мм), во время теста, тариф распространения пламени смогите наблюдаться через зеркало и грабл образца, и смогите быть записано автоматически педальным контроллером.

3,8 размер выборки: длина и 250мм 808мм широкие. Сделанный из толстой (3 + 0,2) плиты нержавеющей стали мм.

3,9 камин образца, 1, он сделана из листа нержавеющей стали с толщиной 0,5 ±0.05мм. Газ и камин метал термопара компенсации.

3,10 плита тарировки: длина (795 + 1) мм, широкий мм, толщиной (25±2) доска мм нонкомбустибле. Суша плотность (950 ±100) кг/м3.Тхэре 8 отверстий с диаметром 25мм, и дистанционирование отверстия 100мм + 1мм;

3,11 бакборт и плита располагать: Заднее днище 800мм длинное и 155мм широкое, толстая (12.5±3) доска мм нонкомбустибле, суша плотность (950 ±100) кг/м3, располагая материал листа это же как заднее днище, ширина (25± 2) мм.

4. Система радиации тепла:

4,1 регулятор температуры панели радианта: предотвратите пламя от поворачивать к тылу панели радиатора, проверите внутреннюю температуру панели радиатора, и автоматически отрежьте клапан соленоида газа в случае течения пламени.

4,2 плита радиации приложена к потоку тепла образца, и градиент уменьшает вдоль длины образца. Отправная точка 50КВ/м2, и конец 1.5кв/м2.

4,3 Соединенные Штаты импортировали тип штепсельной вилки МЭДТХЭРМ (Шмидта-Боельтер) термоэлектрический метр потока тепла реактора, измеряя ряд 80КВ/м2, вод-охлаженный метр потока тепла. Большое нелинейное плюс или минус 2%; Повторимость плюс или минус 0,5%;

4,4 поставка газа: оборудованный с клапаном уменьшения давления, зеро напорным клапаном, закаляя клапан, клапан и смеситель соленоида, смесь хорошего воздуха и газ к излучающей панели.

4,5 пористая плита тарировки обеспечена и сползая метр потока тепла использован для того чтобы обнаружить соотвествует ли излучающий поток стандартные.

5. Система управления:

5,1 высоты факела источника зажигания 230 плюс или минус 20мм, подача пропана 0.4л /s, и воздушные потоки 1.0л /min.

5,2 подача газа источника: газ может быть метаном, природным газом, пропаном, расход потока больше чем 1.0л /s, и система регулирования потока чем 1% между 0.5Л/с~ 1.5л /s.

5,3 воздушные потоки больше чем 9.0Л/с, и ошибка системы регулирования потока чем 1% между 5Л/с~15Л/с, и трубопровод воздуха содержит фильтр.

5,4 импортированные клапан давления бренда регулируя и манометр, точный контроль давления газа;

5,5 вся излучающая безопасность системы взрывозащищенная, задерживающий клапан регулирования процесса горения панели, клапан соленоида газа может предотвратить возвращение газа;

5,6 камера может наблюдать и сохранять процессом испытания в программе.

5,7 19" рамка анализа может измерить тариф распространения пламени, тариф течения с критической скоростью и скорость тепловыделения.

5,8 система сбора данных может хранить изображение длины и характеристик горения распространения пламени.

5,9 система горелки панели радианта полно автоматизирована, с зажиганием искры и замок безопасности, все системы управления взрывозащищенн;

5,10 ИМО позволяет всей тарировке, испытанию, результатам теста быть напечатанные (ИМО, ИСО) легкими (опционный);

5,11 стандартный шкаф контроля, система управления компьютера +Лабвиев умная; Интерфейс более дружелюбен и тест более умен.
