Кв 380в теста 6 угла комнаты масштаба оборудования для испытаний огня скорости тепловыделения полностью

Оборудование для испытаний огня скорости тепловыделения теста угла комнаты поверхностных продуктов ИСО 9705 в натуральную величину

Описание:

Тест угла комнаты для того чтобы выполнить тесты реакции огня от Инельтек имитирует огонь в хорошо провентилированные условия начатый в угле небольшой комнаты с одной дверью открытой согласно стандартному 9705:1993 ИСО.

Запланировано оценить вклад для того чтобы увольнять рост обеспеченный поверхностью продукта используя определенный источник зажигания.

ИСО 9705 теста угла комнаты особенно соответствующий для продуктов которые по какой-либо причине нельзя испытать в небольшом масштабе лаборатории.

Метод оценивает характеристики огня поверхностного продукта в сценарии огня комнаты. Сфера применения для строя продуктов которые, по какой-либо причине, нельзя испытать в малом масштабе, например термопластиковых материалах, совместных системах и материалах с большой незакономерностью. Другие продукты можно также оценить в методе, например изоляции трубы и обитой мебели.

Стандарты:

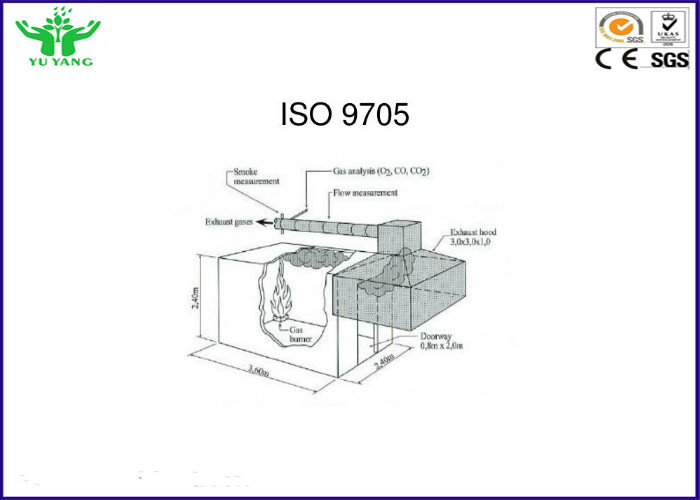

ИСО 9705: 1993 теста огня

Метод измеряет следующее: скорость тепловыделения (кВ), отпуск общего тепла (МДЖ) и уровень производства дыма (м2/с). Явление флашовер, пламя распространило и гореть капельки или частицы визуально также зарегистрирован. В случае необходимости, токсические газы можно также измерить используя анализ ФТИР.

Метод также использован для цели исследования и для огня моделируя исследования.

Реакция ИСО 13784-1 к тесту огня для систем здания панели сэндвича - равенств 1: Небольшой тест комнаты

Метод теста АСТМ Э1537 для испытания огня обитой мебели

Проводник стандартов АСТМ Э603 для экспериментов по огня комнаты

ЭН 14390: Тест комнаты испытания огня в натуральную величину для поверхностных продуктов
НФП А 265: Стандартные методы тестов огня для оценивать вклад роста огня комнаты заволакивания ткани на полных панелях и стенах высоты
НФП А 286: Стандартные методы тестов огня для оценивать вклад финиша стены и потолка внутреннего к росту огня комнаты

Методика проверки:

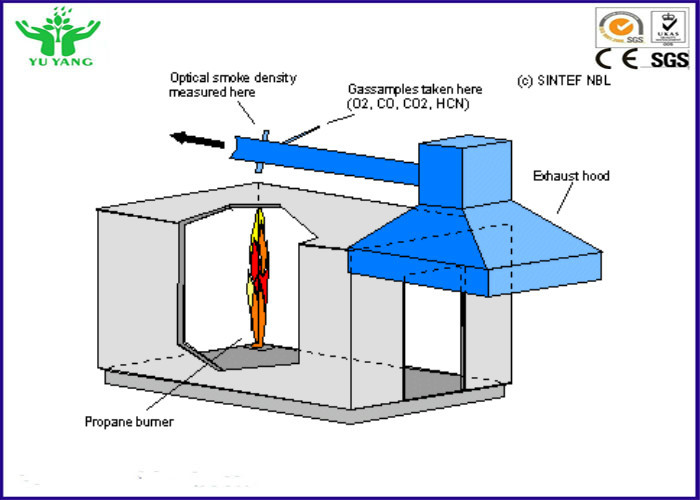

Во время теста, образец теста установлен на внутренности комнаты, в потолке и на всех стенах за исключением стены с отверстием двери. Газовая горелка пропана расположена в одном из углов и производит скорость тепловыделения 100 кВ во время 10 минут, и после этого 300 кВ следующие 10 минут. Полное время теста 20 минут. Газы сгорания собраны через клобук где скорость тепловыделения и продукция дыма измерены. Распространение пламени вдоль стен и потолок наблюдаются визуально. Если пламена вытекают от отверстия двери, то флашовер происходил и тест прекращен. Скорость тепловыделения на флашовер вообще около 1 МВ.

Основные особенности:

1, комната теста построено плотностью 700кг/³ м - материала класса А1 огнеупорного.

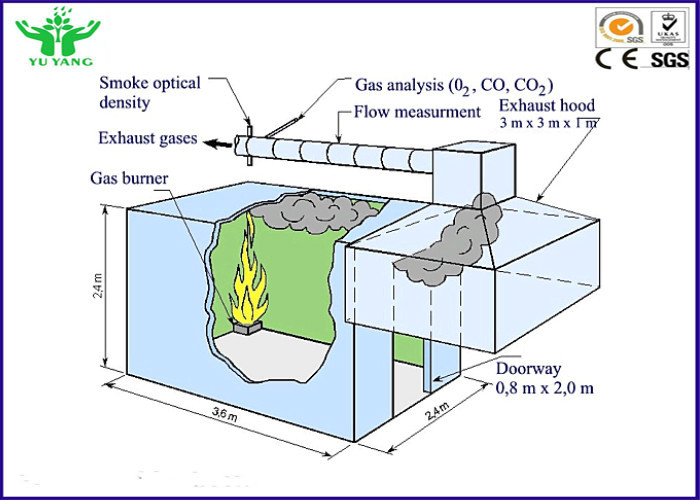

2, внутренние размеры комнаты 3.6М кс 2.4М кс 2.4М
3, размер ворот: 0.8М (в) С2.0М (х)
4, горелка ящика с песком с газом пропана и оборудованная с аварийными приборами выключения.
5, автоматическая система зажигания автоматически для того чтобы записать экспериментальные данные;
6, независимо передвижное тимет к блокам индикатора.
7, зажигание искры 10кВ, прекращение огня с предохранительными устройствами. Огонь - тушить дизайн системы сбора сточных вод.
9, оборудованный с лестницей для легких выхлопных труб обслуживания.

Забор и ситема анализа газа
1, система забора газа включает кольцевой зонд образца, всасывающий насос, частичный фильтр, охлаждаемую ловушку, выпускной золотник, водяные фильтры и фильтр СО2.
2, 3 фильтра; Минимальная точность фильтрации 0.5ум.
3, замерзая охлаждаемая ловушка; системы рефрижерации компрессора кондиционирования воздуха; контролировать температуру в 0 | 5ºК.
4, всасывающий насос, расход потока 33Л/мин, вакуум 700ммХг, и давление бар 2,5.
5, сушильный цилиндр, которое фильтруют воду и примеси.
6, регулятор потока для того чтобы контролировать инспираторные воздушные потоки.
7, образец имеют 12 отверстия и подачу газа в противоположное направление, пылевой фильтр этими владениями встроенный и 685мм от клобуков.
8, парамагнитный анализатор кислорода, ряд 0-25%; линейный ответ; датчик кислорода Британии Сервомекс импорта.

Система дыма
1, источник лазера 0.5В ХЭ-НЭ.
2, Тхорлабс детектор оптически.
3, мотор управляемый тарировочный прибор 5 классов автоматически с 0%, 25%, 50%, 75%, пропускаемость 100% фильтруют.
4, одних системы тарировки касания в программном обеспечении с дисплеем цифровых и кривой.

Система ДАК
1, модуль сбора информации 16бит.
2, цифровая связь между компьютером и модулем ДАК.
3, Лабвиев основанное прикладное обеспечение на ДАК и анализ данных.

Операционные системы
1, Лабвиев основало прикладную систему, легко и уточняет для того чтобы работать и контролировать.
2, состояние теста, статус дисплея тарировки на экране.
3, состояние прибора показаны на экране и индикаторах на панели.
4, датчики данные, параметры процесса, результат теста показанный на экране через цифровое и кривая.
5, процедура по теста и тарировки автомобиль исполненный программой ПЛК.
6, прибор можно контролировать через и экран и пульт управления применения.
7, ПК и ПЛК связывают с цифровым протоколом который безопасен и крепок.

Технические параметры:

1, анализатор кислорода Парамань етик, ряд концентрации 0~25%, анализатор кислорода линейный ответ, датчик кислорода Британии Сервомекс; время на ответ 10% до 90% чем 12с; шум выхода не превышает 50ппм;. Воспроизведите измеренные значения более низко чем 100ппм,
2, ультракрасный ряд анализатора СО2: 0 до 10%; точность ± 0,01%;
3, работы компрессора: охлаждаемая ловушка: 0 до 5 градусов;
4, насос диафрагмы импорта, расход потока: 33 Л/МИН
5, стандартное ± 5% точности цвета детектора, линеарности выхода (передача) <1>

Проверки данных:
1, скорость тепловыделения (HRR),
2, отпуск общего тепла (THR),
3, отпуск жары (EHR) эффективности,
4, уровень производства (SPR) дыма,
5, время воспламенить (TTI),
6, время к фламеоут,
7, норма потребления кислорода,
8, уровень производства СО2,
9, уровень производства КО,
