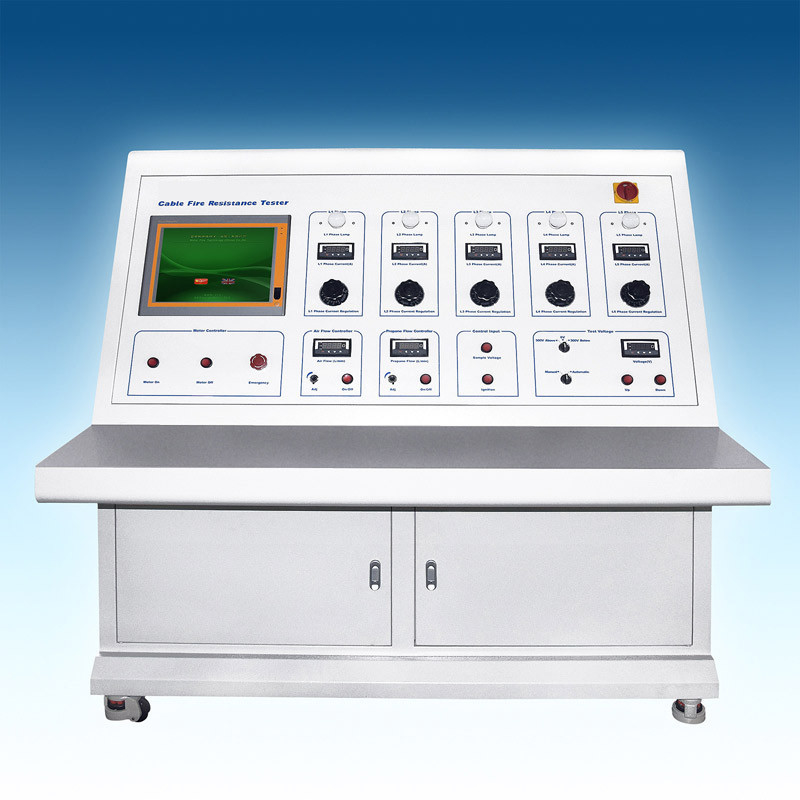

Испытание огнестойкости кабеля на целостность цепи в условиях пожара
Введение
This fire resistance test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.
IEC 60331 Испытание электрических кабелей в условиях фира Целостность цепи
IEC 60331 Часть 11 Огонь один при температуре пламени не менее 750 ̊C
IEC 60331 Часть 21 Кабели номинального напряжения до и включая 0,6/1 кВ
IEC 60331 Часть 12 Огонь с ударом при температуре пламени не менее 830 ̊C
IEC 60331 Часть 31 Огонь с ударом Кабели номинального напряжения до и включая 0,6/1 кВ
Стандарты
IEC 60331-11&12:2002
IEC 60331-21~23:1999
Особенности
Источник тепла: горелка пропанного газа типа ленты AGF
Структура с 3 рядами перекрестных отверстий, средняя передняя ширина горелки: 15 мм, диаметр отверстия: 1,32 мм, расстояние между центром: 3,2 мм.
Полированный ряд отверстий в пилотном отверстии для сохранения пламени на обеих сторонах пластинки горелки.
Две термопары установлены горизонтально, отделены на 45 мм слева и справа от центральной линии горелки для проверки температуры.
Контроллеры массового потока для регулирования потока газа и воздуха, точность не менее 1,5%.
Программное обеспечение может показывать температуру калибровки горелки, скорость пропанного и воздушного потока и т.д.
Течение обеспечивается трехфазным звездным трансформатором с достаточной мощностью для поддержания требуемого испытательного напряжения, когда целостность цепи не может быть сохранена.
Индикатор соединения проводника (индикатор светодиода) для формирования тока.
Значение напряжения автоматически устанавливается программным обеспечением и регулируется панельным контроллером.
Цифровое отображение данных тока и напряжения, точность тока 0,001A.
Защита от тока с помощью предохранителя с 2А.
Данные измерения в режиме реального времени всего тока и напряжения собираются компьютером, и генерируются кривые тока и напряжения.
Когда целостность цепи не может быть сохранена, соответствующий индикаторный светильник выключается, компьютер автоматически определяет состояние и записывает время,и посылает звуковую и световую сигнализацию,.
Требования к установке Испытание огнестойкости на целостность цепи в условиях пожара
|
Электрические |
3 фазный ток 380 В, 50/60 Гц, 30 А |
|
Температура окружающей среды |
Работают при температуре от 10 до 35 °C |
|
Размер |
1750 мм (W) x 680 мм (D) x 1400 мм (H) |
|
Вес |
160 кг |
|
Газ |
воздух и пропан |
