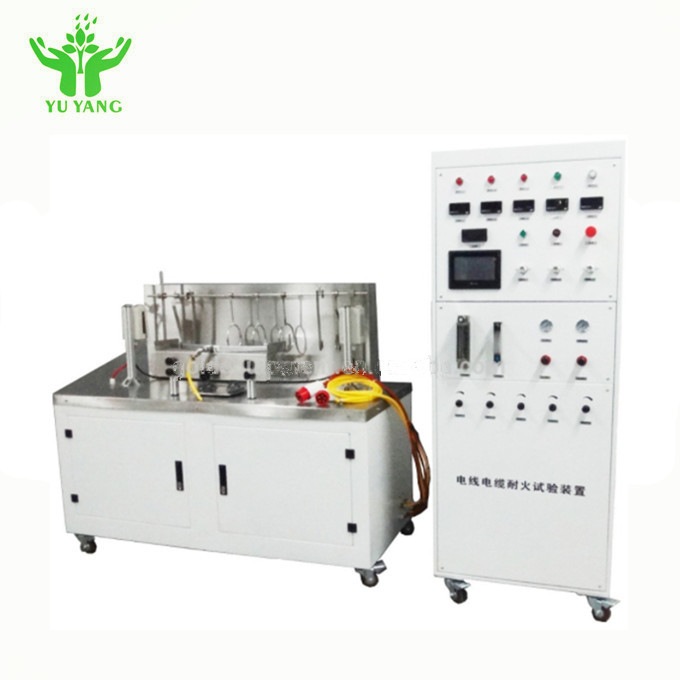

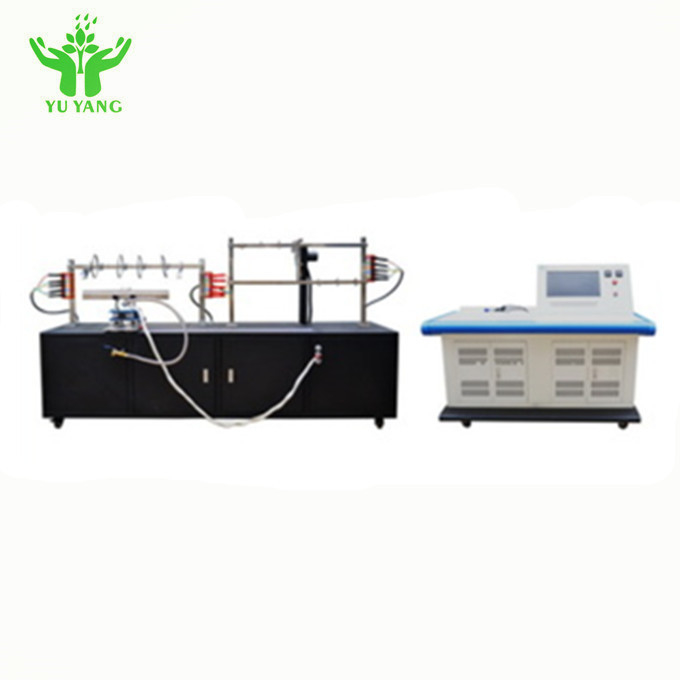

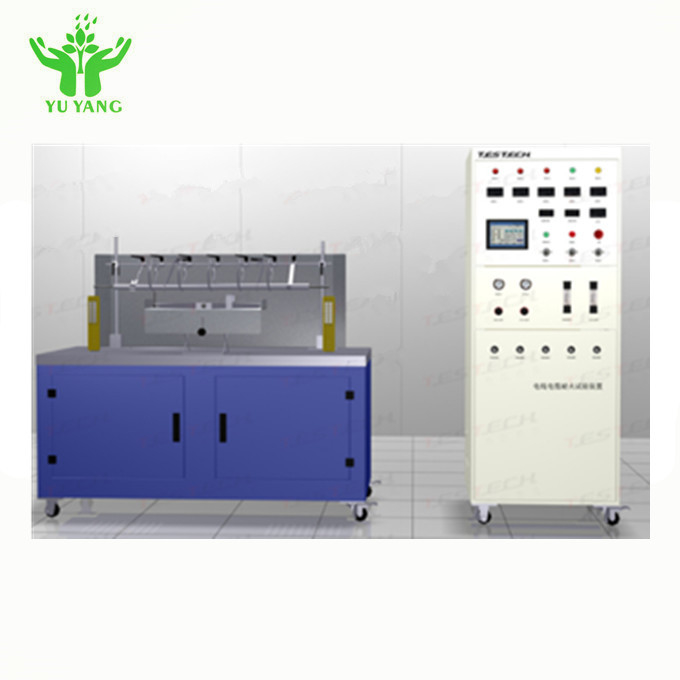

Оборудование для испытаний удара огнестойкости провода и кабеля IEC 60331

Описания:

Тестер удара огнестойкости провода и кабеля использован для того чтобы обнаружить огнестойкость проводки или энергосистемы кабеля, горя в меньше чем 830 градусах, пламя, и прилагает некоторую вибрацию удара, цепь теста целостности кабеля.

Стандарты:

Испытывать IEC 60331 провода и кабеля - целостности цепи под условиями пламени

Аппаратура части 12 IEC 60331 - по крайней мере вниз 830

Процедуры по зажигания удара части 31 IEC 60331 и требования - расклассифицированные напряжения тока до кабеля KV 0.6/1.0

Основные особенности:

1. Тепловой источник для типа сопла пояса горелки пропана, своя номинальная длина 500mm, оборудованный со смесителем Venturi;
2. 3 строки отверстий сгорания расположили ступенями расположение, начало ширины горелки средней: 15mm, диаметр отверстия: 1.32mm, расстояние отверстия разбивочное: 3.2mm;
3. Рамка лестницы теста кабеля установки зафиксирована на основании поддержки стальном;
4. в процессе испытывать согласно требованиям различного вертикального компонентного теста регулировки размера кабеля с обеих сторон лестницы (длины теста лестницы: 1200mm, высота: 600mm, вес: 18 + 1kg);
5. Генератор удара низкоуглеродистый стальной круглый бар с диаметром 25 + 1mm и длины 600 + 5mm;
6. генератор удара параллельно к оси рамки лестницы образца для вращения центра свободного, и рамка верхние левые 200 + 5mm лестницы;
7. Штанга оси будет наслоена в 2 части, более длинную часть рамки лестницы удара, длины 400 + 5mm;
8. Расстояние дна сгорания переднего плана не чем 200mm, и расстояние от стены коробки нет чем 300mm;
9. ось горелки от нижнего конца образцов кабеля 40~60mm, от продольной оси вертикальной оси о кабеле 100~120mm факела.
