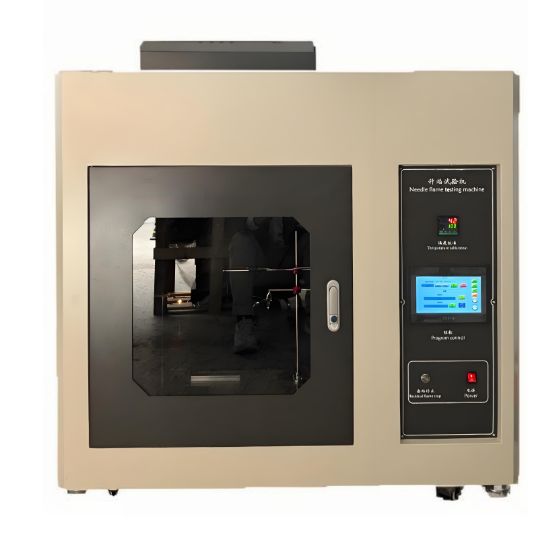

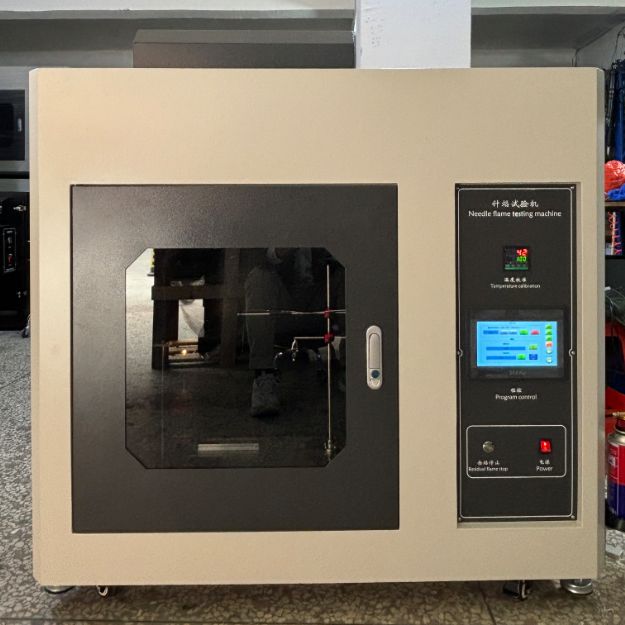

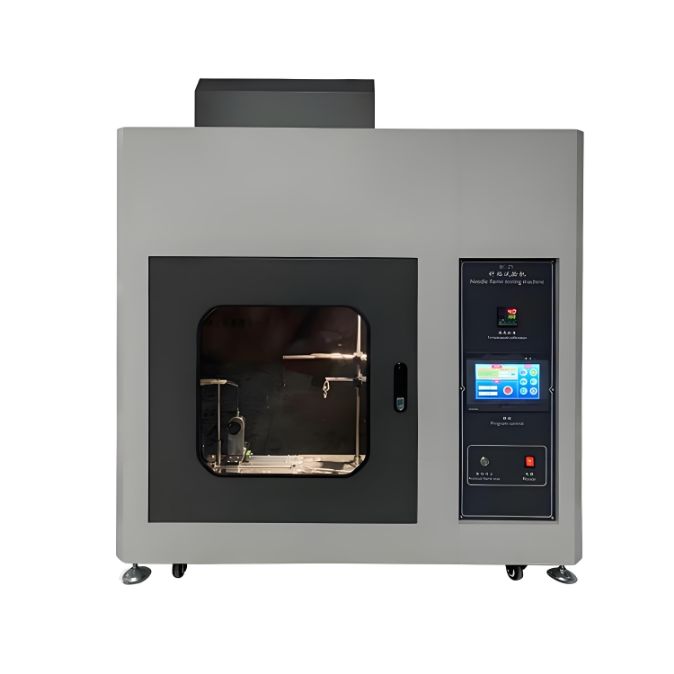

Тестер воспламеняемости игловидным пламенем IEC 60695
Описание:
Прибор для испытания пламенем представляет собой имитацию испытательного образца, указанного в IEC60695-2-2 1991 (второе издание), GB5169 и первой поправке к IEC60695-2-2 (март 1994 г.).Аппарат для испытания игловидным пламенем использует игловидную горелку определенного размера (Φ0,9 мм) и определенный газ (бутан или пропан). Он направляется на образец для испытаний под углом 45° для воспламенения. Оценка опасности воспламенения от небольших пламен, вызванных внутренними неисправностями в оборудовании, производится на основе того, воспламеняется ли образец и слой воспламенения, продолжительности воспламенения и длины горения.
Применение:
Аппарат для испытания пламенем подходит для исследований, производства и контроля качества электрического и электронного оборудования и его компонентов, включая освещение, низковольтную электротехнику, бытовую технику, электрооборудование станков, двигатели, электроинструменты, электронные приборы, электрические приборы, оборудование информационных технологий, оборудование электроснабжения, электрические разъемы и вспомогательные детали. Он также применим в отраслях производства изоляционных материалов, инженерных пластиков или других твердых легковоспламеняющихся материалов.
Параметры:
|
Игловидная горелка
|
Нержавеющая сталь, внутреннее отверстие Φ 0,5 мм ± 0,1 мм, наружный диаметр Φ 0,9 мм, длина Φ 35 мм
|
|
Угол горелки
|
Может быть вертикальным (при регулировке и измерении высоты пламени) и наклоненным на 45° (во время испытаний)
|
|
Воспламенение подстилающего слоя
|
Толщина более 10 мм, белая сосновая доска покрыта стандартной шелковой бумагой 12 г/м 2 ~ 30 г/м 2, расстояние от места применения пламени 200 мм ± 5 мм
|
|
Отключение газа
|
95%, газообразный бутан (базовый газ)
|
|
Градиент температуры пламени газа
|
100℃±2℃ ~ 700℃±³℃ (комнатная температура ~ 999℃), 23,5 с±1,0 с (1 с ~ 99,99 с)
|
|
Высота пламени
|
12 мм ± 1 мм (регулируется)
|
|
Время воспламенения
|
5 с, 10 с, 20 с, 30 с, 60 с, 120 с-1 +0 с (цифровой дисплей 1 с ~ 999,9 с)
|
|
Время удержания пламени
|
1 с ~ 99,99 с (цифровой дисплей, можно вручную приостановить и поддерживать цифровой дисплей)
|
|
Экспериментальное пространство
|
≥0,5 м3, черный фон
|
|
Oбщие размеры
|
Длина 1000 мм x ширина 650 мм x высота 1140 мм, выхлопное отверстие Φ 115 мм;
|
Этапы проведения испытаний:

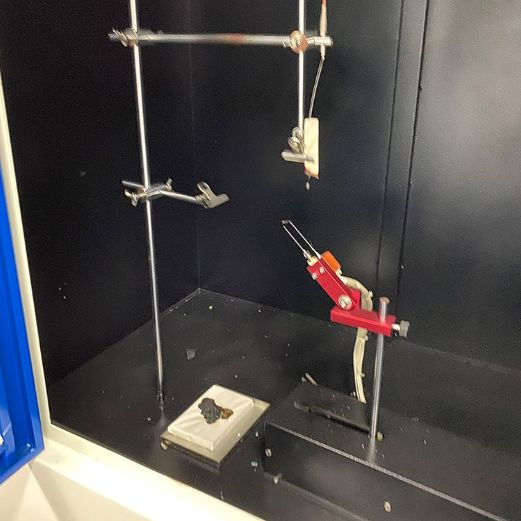

1. Закрепление образцов: закрепите образцы в соответствии со стандартными требованиями и отрегулируйте высоту образцов, установленных на приспособлении.
2. Регулировка пламени: Нажмите кнопку «открыть газ» (автоматическое зажигание), чтобы открыть источник газа, откройте клапан расходомера, поместите индикатор высоты пламени на верхнюю часть посадочного места для горения, отрегулируйте клапан расходомера для достижения стандартной высоты пламени (12 мм±1).

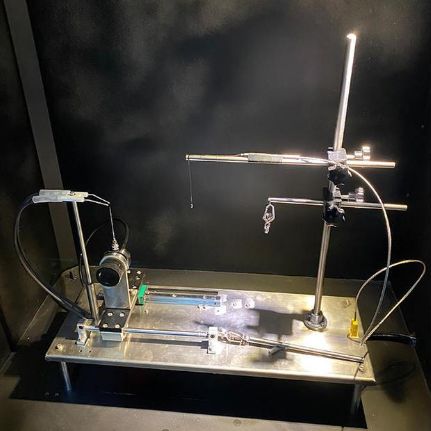

3. Эта машина оснащена устройством проверки интенсивности пламени. Способ использования следующий: Сначала поместите термопарный провод, который несет медный блок измерения температуры, непосредственно над иглой. Затем нажмите кнопку «Пуск газа (автоматическое зажигание)», чтобы начать калибровку температуры. После нажатия кнопки и стабилизации пламени поместите температурный датчик над точкой воспламенения горелки и одновременно контролируйте термометр и таймер. Когда температура достигнет 100℃, таймер запускается автоматически. Когда температура достигнет 700℃, таймер останавливается автоматически. Проверьте, соответствует ли время на таймере 23,5 с±1,0 с. (Стандартное требование: 23,5 с±1,0 с).
4. Регулировка угла: Нажмите на экран, чтобы начать (вам нужно нажать в начале), автоматически откроется до нижней части предельного продукта, чтобы сформировать угол 45 градусов.
5. Зажгите пламя. Установите «время подачи огня», отрегулируйте положение образца и горелки.
Начните испытание. Горелка автоматически переместится вправо и начнет подавать тепло к образцу, как только окажется в нужном положении.
