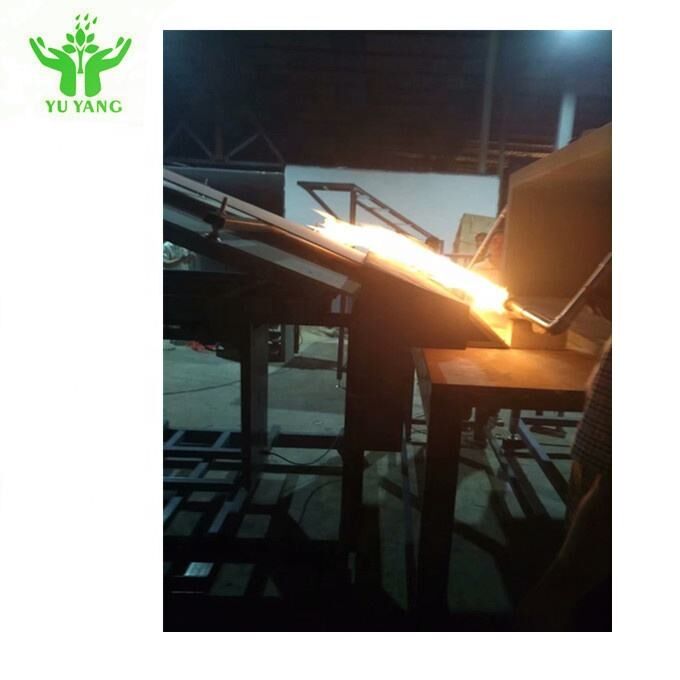

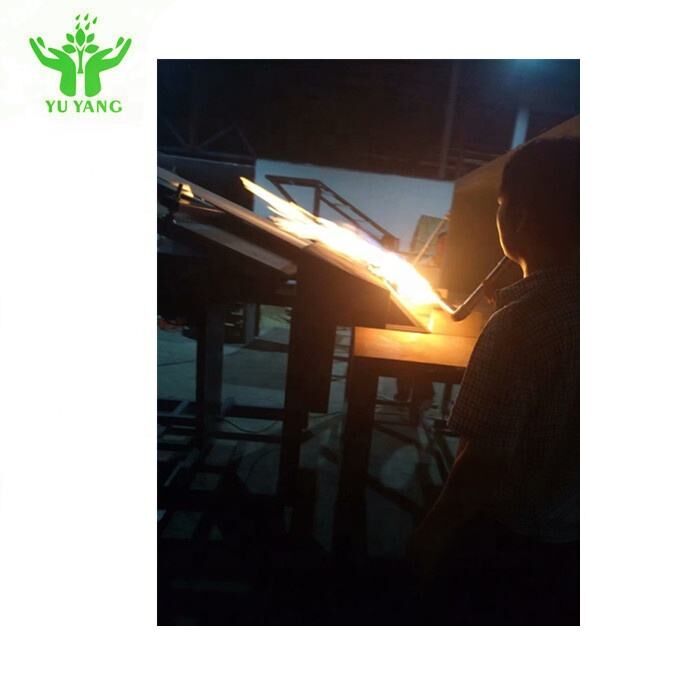

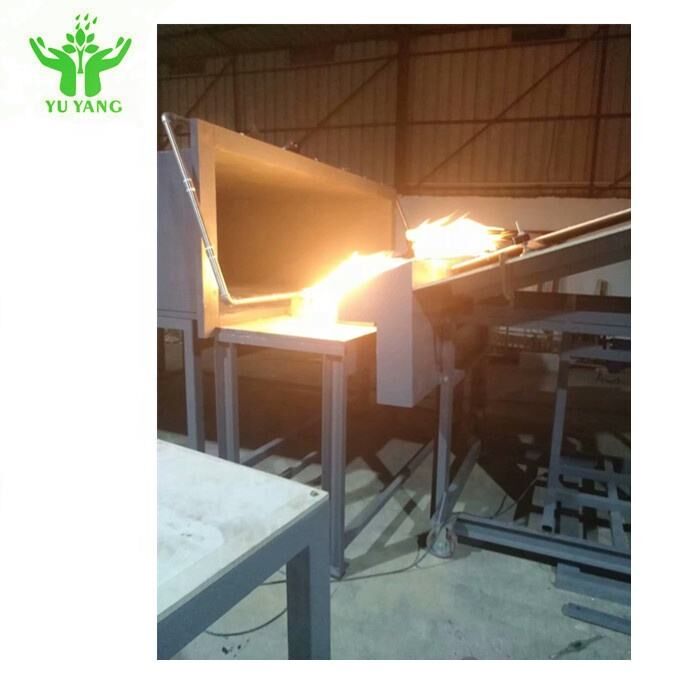

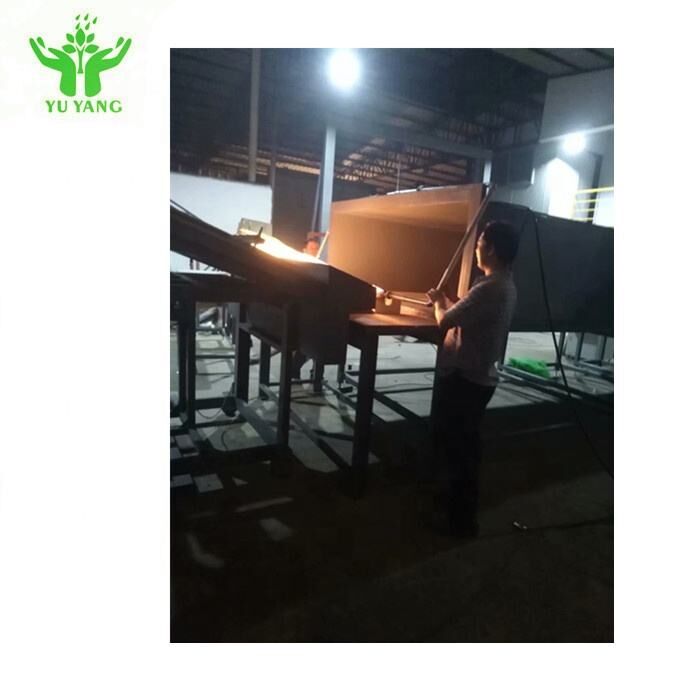

Оборудование для испытаний на огнестойкость: распространение пламени и испытатель горящим предметом для солнечных элементов

Машина для испытаний распространения пламени и горящего клейма для солнечных элементов разработана и изготовлена в соответствии со стандартами UL 1730 и IEC 61730-2. Этот прибор имитирует реальные условия для оценки огнестойкости кровельных компонентов, оценивая образцы на уровнях A (1,82 м), B (2,4 м) и C (3,9 м). Он также используется для испытаний огнестойкости фотоэлектрических компонентов.

• UL 1730: Мониторы и аксессуары для детекторов дыма для отдельных жилых помещений многоквартирных домов и номеров отелей/мотелей
• UL 790: Стандартные методы испытаний на огнестойкость кровельных покрытий
• IEC 61730-2 Приложение A: Испытания на огнестойкость, испытания на распространение пламени и горящее клеймо
• ASTM E 108-04: Стандартные методы испытаний на огнестойкость кровельных покрытий
• KS C IEC 61730-2 Приложение A: Испытание на огнестойкость, испытание на распространение пламени и горящее клеймо

• Материалы для кровельного покрытия из фанеры: 1300(Ш) × 1000(Г) × 120(В) мм для установки образца для испытаний
• Негорючая испытательная доска, установленная на конце испытания, для остановки закалки панели
• Панель управления вентилятором из нержавеющей стали с регулируемым углом испытания: 1440(Д) × 940(В) мм
• Основной каркас из коррозионностойкой стали: 1020(Д) × 1000(Г) × 1473(В) мм
• Негорючая пластинчатая сборка, имитирующая карниз и карниз: 330(Ш) × 2130(Д) × 584(В) мм
• Скорость воздушного потока: 19 ± 8 км/ч (5,5 м/с) с мониторингом анемометра
• Отдельные вентиляционные трубы для отвода наружного воздуха
• Сотовый фильтр и направляющая лопасть для подачи газа в воздуховоде
• Вентиляционные каналы с панелью регулировки наклона для управления направлением воздушного потока
• Направляющие пластины из нержавеющей стали для обеспечения стабильного воздушного потока
• Материалы воздуховода из нержавеющей стали: 2130(Ш) × 762(В) × 3000(Д) мм
• Трехфазный вентилятор 220 В, 50 Гц с реверсивной системой и минимальным расходом 300 м³/мин
• Бесступенчатый инвертор скорости (регулируемый 0-100%)
• Газовые горелки для прерывистого огня, распространения пламени и летящего огня: длина 1,12 м с прорезью 12,7 мм × 0,91 м
• Высокоточный газовый регулирующий клапан для мощности 22 000 БТЕ/мин (387 кВтч)
• Верхняя горелка термопары при 58,7 мм, испытание 888 ± 28°C
• Автоматическая система зажигания с электродом зажигания 1,8 кВп
• Система контроля температуры с высокоточными манометрами
• Материалы металлической сетчатой опоры с вращающимися поддонами

• Компьютерная система управления с программным обеспечением LabView и ЖК-экраном 10,2 дюйма
• Система сбора данных с платами сбора данных NI
• Компоненты системы включают: 16-битный модуль ввода термопары, 16-битный модуль ввода преобразования A/D, модуль ввода/вывода данных, 12-битный модуль вывода преобразования A/D, объединительную плату на 4 и 8 слотов, модули LabView и модуль сети Ethernet
• Системы испытаний клеймом с газовыми горелками, поддерживающими температуру 880 ± 10°C

• Любая часть кровельных материалов, выдуваемая с испытательной площадки в виде пламени или светящихся частиц
• Открытие кровельной палубы за счет скольжения, раскалывания или искривления материалов
• Классы пожарной безопасности:
  • Класс A: Диапазон распространения пламени 1,82 м
  • Класс B: Диапазон распространения пламени 2,4 м
  • Класс C: Диапазон распространения пламени 3,9 м

• Любая часть или компонент, выдуваемый с испытательной площадки в виде пламени или падения
• Исчезновение светящихся частиц в компонентах кровельной конструкции
• Продолжающееся горение компонентов или панелей
