Печь для испытаний на огнестойкость строительных конструкций и материалов по ISO 834 / BS 476
Оборудование для крупномасштабных испытаний на огнестойкость и горючесть вертикальных конструкций
Общее описание

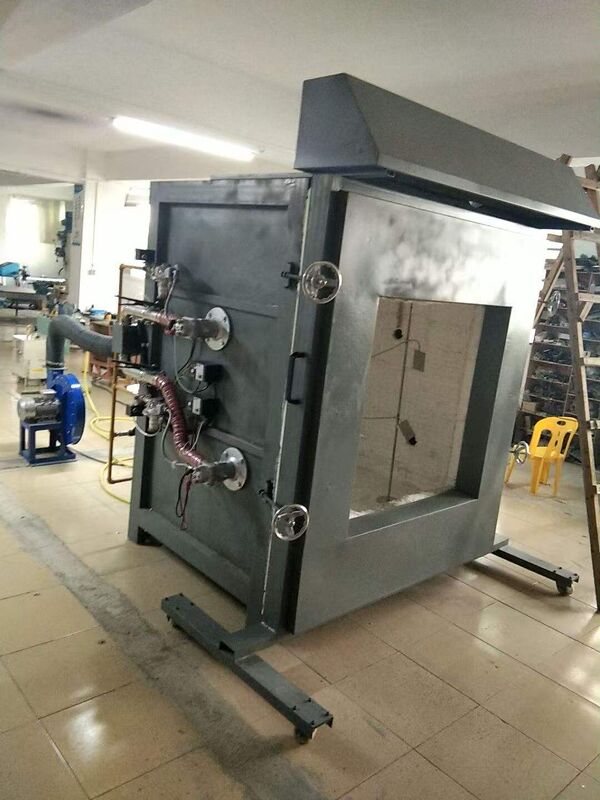

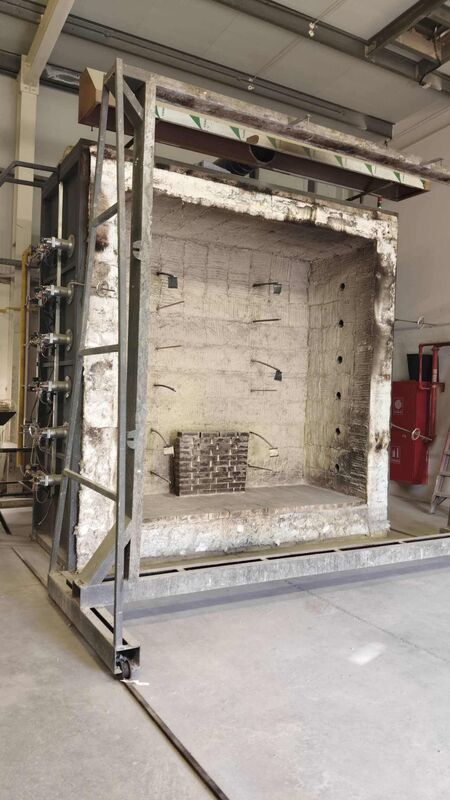

Полномасштабная печь для испытаний на огнестойкость вертикальных конструкций, предназначенная для использования жидкого или газообразного топлива и способная нагревать вертикальные разделяющие элементы с одной стороны.
Футеровка печи состоит из огнеупорных материалов с плотностью менее 1000 кг/м³, составляющих более 70% внутренней видимой поверхности.
Изготовлена по индивидуальному заказу для обеспечения условий теплового воздействия и давления при пожаре, в соответствии со стандартами CEN, ISO и IMO.

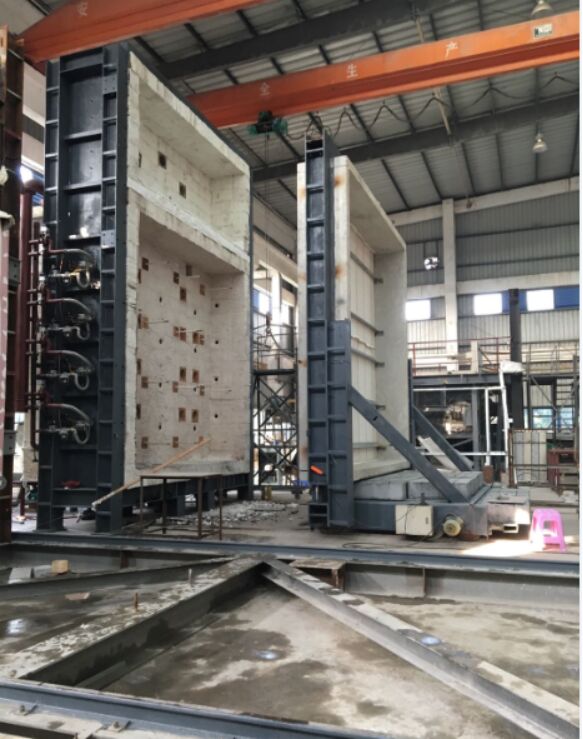

Минимальные внутренние размеры камеры: ширина 4000 мм × высота 3000 мм × глубина 1000 мм. Эта полномасштабная печь для испытаний на огнестойкость изготавливается на заводе в виде модульных блоков и доставляется в 40-футовых контейнерах HC. Модульные блоки собираются на прочном фундаменте, подготовленном заказчиком по прибытии.
Стальной корпус печи
Изготовлен из конструкционных стальных профилей и листов, рассчитанных на интенсивное использование. Стальные листы усилены С-образными профилями, двутавровыми балками и стальными элементами для противодействия структурным деформациям под воздействием тепла, особенно в районе отверстий для горелок, термопар, датчиков давления и смотровых окон.
Чугунные плиты прикреплены болтами к передней внешней стороне для обеспечения прочной монтажной поверхности для рамы крепления образца. Четыре комплекта самоблокирующихся роликовых зажимов позволяют раме крепления образца надежно крепиться к передней части печи.
Теплоизоляция печи

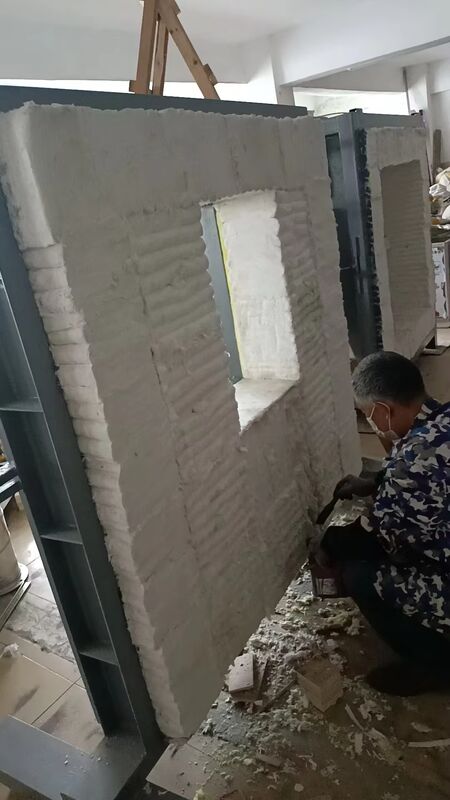

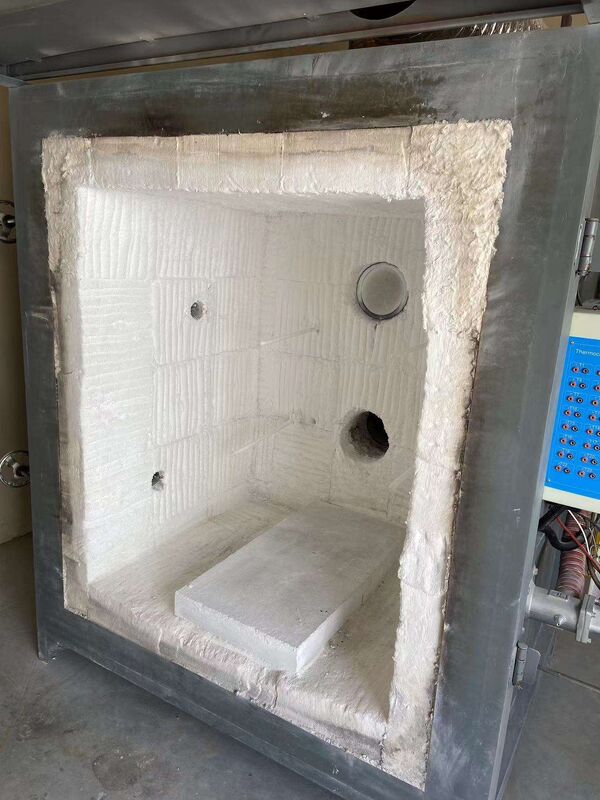

Огнеупорная футеровка состоит из теплоизоляционных огнеупорных кирпичей с рабочей температурой 1430°C и плотностью 900 кг/м³ на горячей стороне, с тыльной стороны которой расположена теплоизоляция из древесноволокнистых плит на холодной стороне. При температуре 1200°C температура наружного корпуса остается ниже 75°C через два часа после начала испытания на пожар.
Высокотемпературные сборные блоки из армированного волокном огнеупорного литьевого материала с рабочей температурой 1600°C установлены по периметру отверстия печи для противодействия постоянному истиранию рамой образца.
Четыре смотровых окна на задней стенке печи обеспечивают полную видимость образца во время испытания на пожар. Каждое смотровое окно оснащено прозрачной кварцевой стеклянной пластиной, расположенной в охлаждаемом воздухом изолированном корпусе для предотвращения теплопотерь.
Выпускное отверстие печи и дымоход с заслонкой футерованы низкотемпературной керамической волокнистой изоляцией (плотность 128 кг/м³). Все огнеупорные материалы выдерживают циклический нагрев и охлаждение.
Соответствующие стандарты
BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (B-C) - UL 263 - UL 1709 - UL10 (B-C) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009
Функция испытания

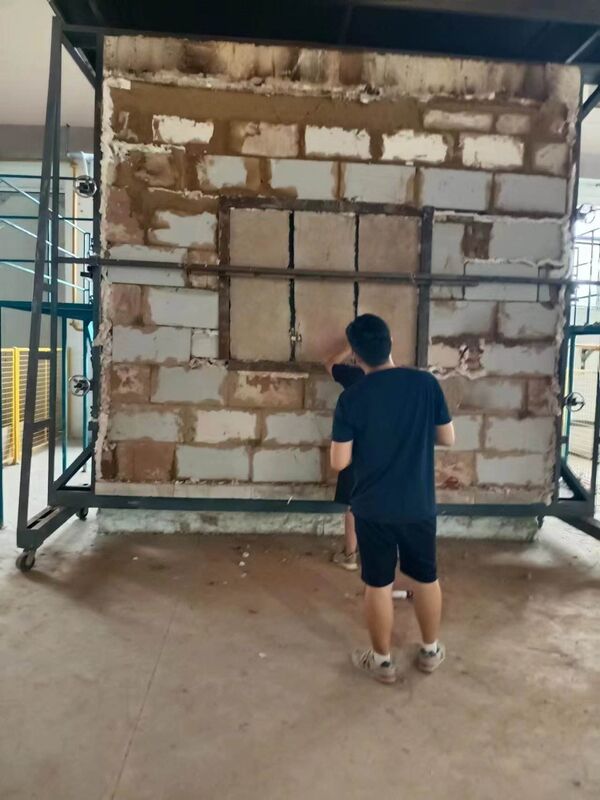

Образцы подвергаются воздействию высоких температур и давления для оценки несущей способности, целостности и теплоизоляционных характеристик в установленные сроки.
Технические характеристики
| Конструкция и размер испытательной печи | |
|---|
| Вертикальная печь | 1,5×2,1×1 м (Ш×В×Г) |
| Максимальный размер образца | 1×1 м (Ш×В) |
| Напряжение питания | Переменный ток 380 В ±10%, 50 Гц |
| Мощность | Выходная мощность 300 кВт (соответствует ISO9705) |
| Система горелок | |
|---|
| Расход газа | 0-100 м³/ч |
| Максимальное давление газа | 3000 Па |
| Расход воздуха | 5000 м³/ч |
| Максимальное давление воздуха | 4000 Па |
| Точность измерительного устройства | |
|---|
| Температура печи | ±15°C |
| Температура внутри образца | ±10°C |
| Температура обратного возгорания образца | ±4°C |
| Диапазон времени | |
|---|
| 0-300 минут, точность | <±1 с |
Функциональные требования
- Диапазон температуры охлаждающей воды: 10-30°C
- Расход охлаждающей воды: >10 л/час
- Диапазон испытаний: 50 кВт/м²
- Время реакции: <250 мс (63%)
- Максимальное измеряемое значение: 150% от диапазона
- Спектральный диапазон: до 50 000 нм
- Выходной сигнал: >5 мВ в рабочем диапазоне
- Угол обзора: 180 градусов
- Коэффициент излучения: >0,95
