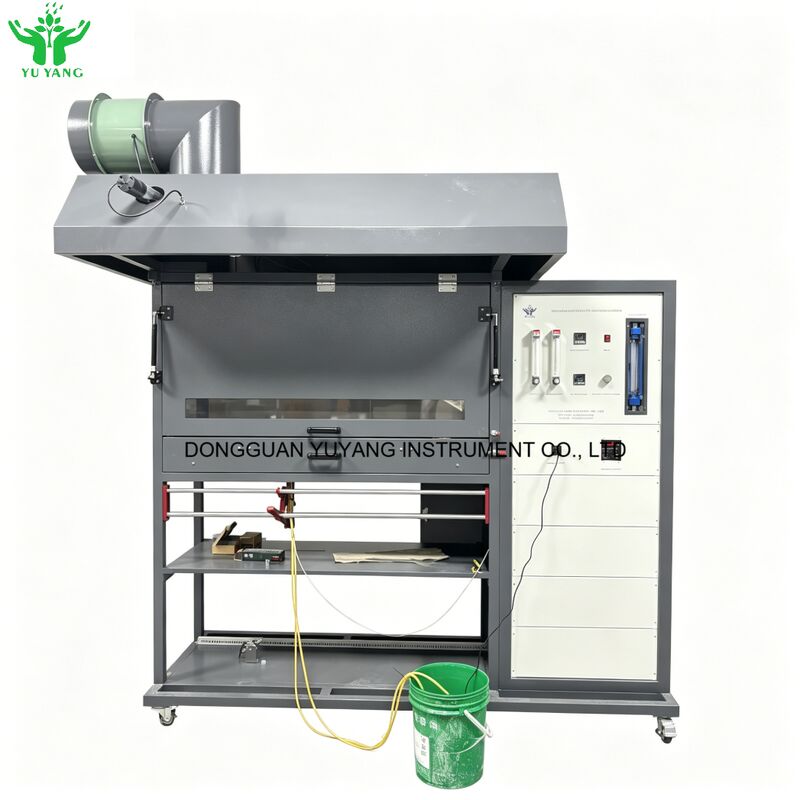

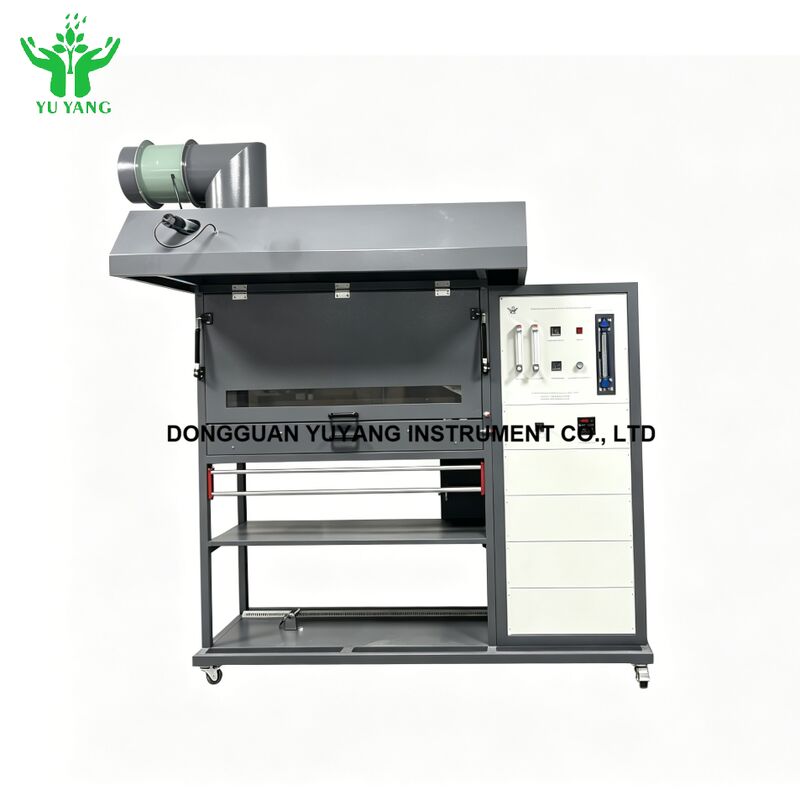

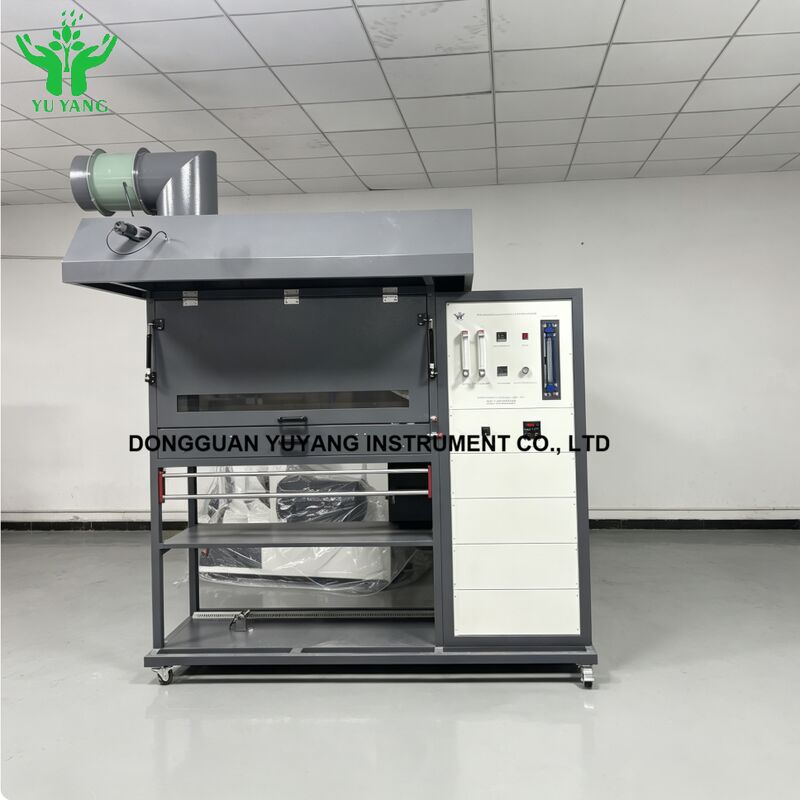

YUYANG ISO 9239-1 & ASTM E648 Устройство для испытания лучевой панели на полу
Описание:
Испытатель радиационной панели напольного покрытия (ISO 9239,Поверхность излучение панель Tester) является методом испытания, который формально отражает распространение пламени на напольном материале обратный проект состояние, когда fie на здание произошло в отсеке или комнате, прилегающей, или высокотемпературный газ, излучаемый на поверхность пола, горячее радиационное тепло, накопленное в верхней половине пути во время пожара на ранней стадии роста.
Стандарт:
ISO 9239-1: Реакция на огневые испытания напольного покрытия - Часть 1: Определение поведения сгорания с использованием источника излучения
ISO 9239-2: Реакция на огневые испытания для полов - Часть 2: Определение распространения пламени при уровне потока 25 кВт/м2
ASTM E 648: Стандартный метод испытаний критического радиационного потока системы напольного покрытия с использованием источника радиационной тепловой энергии
Структура:
1Структура машины состоит из двух частей: камеры сгорания и камеры управления.
2Размер камеры сгорания: около L1420*W1200*H2300 (мм).
3Материал управления/камеры сгорания: высококачественная 304 # нержавеющая сталь, обработка с помощью CNC-машин.
4. Светильник: полностью соответствует требованиям GB/T 11785.
5Другие механические части изготовлены из 304 нержавеющей стали или 45* стали, антикоррозийной и антиржавеющей.
Особенности:
1Полученная испытательная камера изолирована изоляционной платой из силиката кальция и оснащена температурно устойчивым окном наблюдения.
2Подъемная установка образца из нержавеющей стали устанавливается на скользящей платформе, чтобы обеспечить безопасную и легкую загрузку пробы.
3Тепло излучения наносится с помощью газовой панели, наклоненной на 30°, и направляется на горизонтально установленный образец напольного покрытия.
4Излучательная панель генерирует распределение потока излучательной энергии от номинального максимума 10,9 кВт/м2 до минимума 1,1 кВт/м2.
5. фиктивный калибровочный образец с держателем, калиброванным тепловым потокометром и установкой.
6Расстояние, сжигаемое до прекращения пламени, достигается и преобразуется путем калибровки в эквивалентный критический радиационный поток, выраженный в кВт/м2.
7Тепловой потокомер: диапазон 0 ~ 50 кВт/м2; поверхностная эмиссивность: ε=0,95±0.05.
8Система измерения дыма, согласно DIN 50055, устанавливается на отдельной раме на выхлопной трубе.
9Раковина управления для удобства использования, позволяющая наблюдать за аппаратом и элементами управления во время настройки и калибровки оборудования.
10Он имеет функцию автоматического зажигания панели излучения и предохранительного отключения.
Сфера применения:
Устройство для испытания теплового потока излучения для полов предназначено для мостовых материалов, которые размещены горизонтально и подвергаются наклонному тепловому излучению с небольшим пламенем; различные напольные материалы, такие как:текстильные ковры, пробки, деревянные доски, резиновые листы и пластмассовые напольные и напольные распылители.
Технические параметры:
|
Максимальная рабочая мощность
|
5 кВт
|
|
Точность времени
|
< 1 с / ч
|
|
Диапазон измерения теплового потокомера
|
(0-15) КВт / м2; (тепловой поток, принадлежащий клиенту)
|
|
Ошибка черной температуры тела
|
± 5 °C;
|
|
Скорость дыма
|
(2,5 ± 0,2) м / с
|
|
Мощность дыма
|
(39-85) м3 / мин
|
|
Размер пористых огнеупорных панелей излучения
|
300 × 450 мм, с возможностью высокой температуры около 900 °C;
|
|
Термопары
|
диаметром 3,2 мм бронированной термопары из нержавеющей стали типа K
|
|
Горящий факел
|
диаметр ¢ 10 мм диаметр ¢ 6 мм, распылительная трубка на 35 ¢ 0,7 мм отверстие
|
|
Высота пламени
|
60 ~ 120 мм регулируемый
|
|
Система зажига
|
высоковольтный электронный зажиг
|
|
Размер коробки для сжигания
|
L1420 * W1200 * H2300 (мм)
|
|
Сильная выхлопная система
|
Машина оснащена мощным вентилятором.
|
